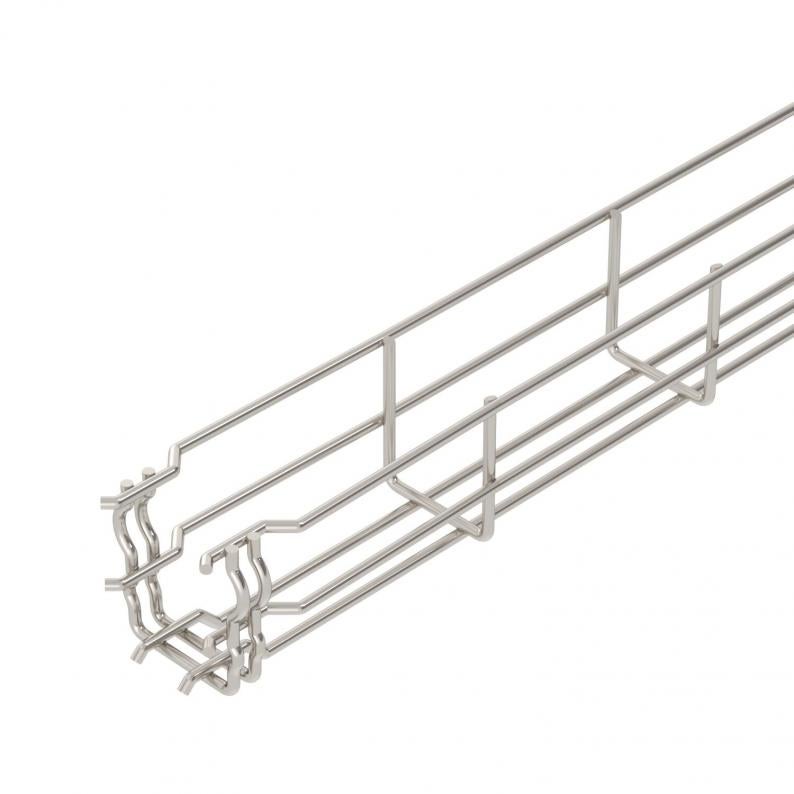

Mrežasti nosač kablova GR-Magic® 55 A2
Tip GRM 55 50 A2
Br.art. 6001070
EAN 4012195430933
Br.art. / Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis
Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 55 mm |
| Dimenzija B | 52 mm |
| Dimenzija H | 58 mm |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Korisni presek | 16 cm² |
| Nerđajući čelik, nagrižen | da |
| Korisni presek | 1600 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 3,9 mm |
| Dimenzija | 55x50x3000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Zaštita od požara | Održavanje funkcionalnosti noseće konstrucije specifične za kablove |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 0,35 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,2 kN/m |
| Rastojanje među konzolama 2,0m | 0,1 kN/m |
| Rastojanje među konzolama 2,5m | 0,1 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 3,4068 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 3,4068 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (10)
Objašnjenja (4)
Sertifikati (4)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
GRM 55 50 A2
3000
50
55
da
16
3,9
6001070
GRM 55 100 A2
3000
100
55
da
40
3,9
6001072
GRM 55 150 A2
3000
150
55
da
63
3,9
6001074
GRM 55 200 A2
3000
200
55
da
87
3,9
6001076
GRM 55 300 A2
3000
300
55
da
129
4,8
6001078
GRM 55 400 A2
3000
400
55
da
175
4,8
6001080
GRM 55 500 A2
3000
500
55
ne
220
4,8
6001082
GRM 55 600 A2
3000
600
55
ne
265
4,8
6001085
