Mrežasti nosač kablova GR-Magic® 35 G
Tip GRM 35 50 G
Br.art. 6000060
EAN 4012195624813
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

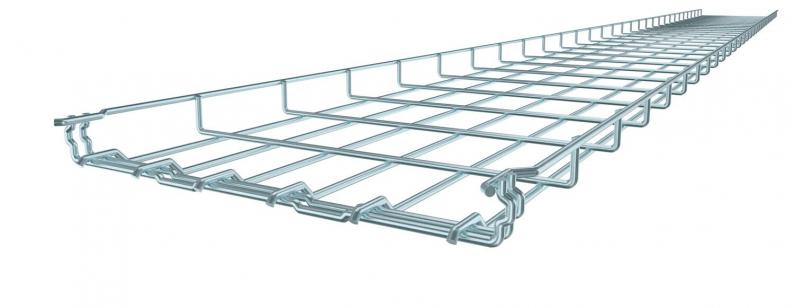

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 35 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

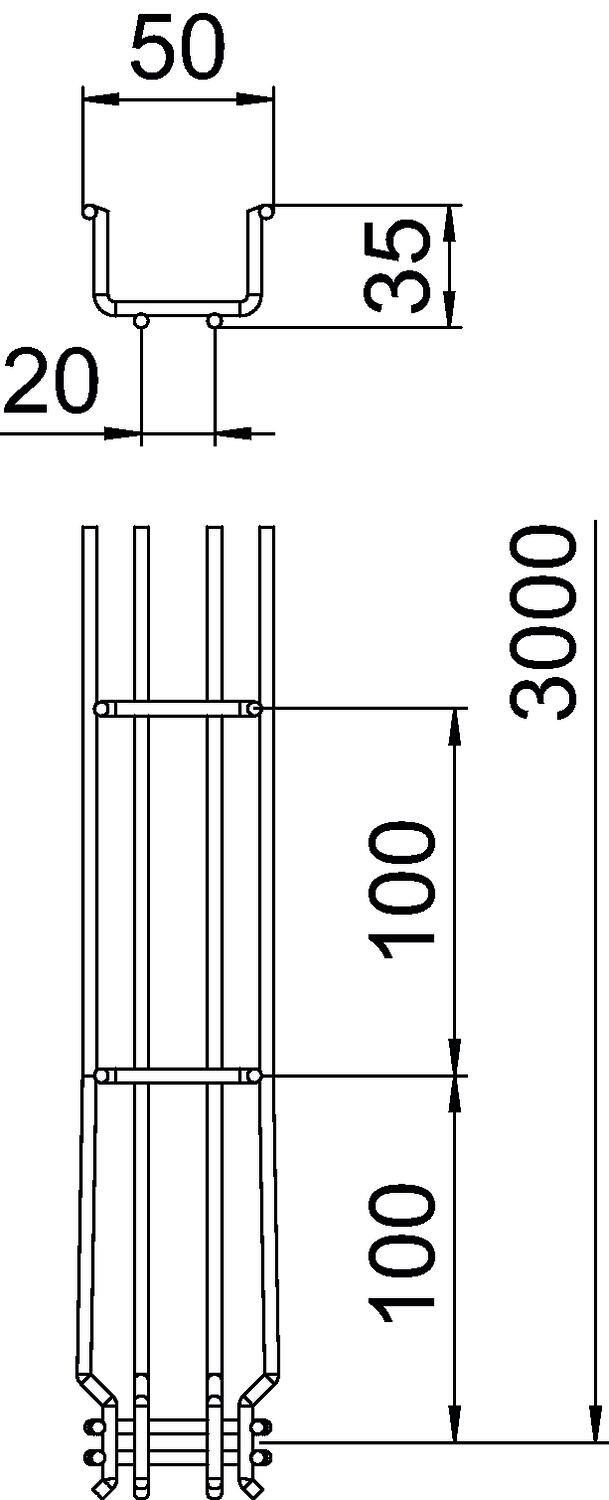

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 35/50 = 20 x 100 mm).
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 35 mm |
| Dimenzija B | 52 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 9,4 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 1750 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 3,9 mm |
| Dimenzija | 35x50x3000 |
| Površina | galvanski pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 0,25 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,11 kN/m |
| Rastojanje među konzolama 2,0m | 0,1 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,8706 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 0,8706 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (6)
Objašnjenja (5)
Sertifikati (3)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
GRM 35 50 G
3000
50
35
ne
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
ne
23
3,9
6000062
GRM 35 150 G
3000
150
35
ne
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
ne
50,1
3,9
6000064
GRM 35 300 G
3000
300
35
ne
71,3
4,8
6000066
