Mrežasti nosač kablova GR-Magic® 35 A4
Tip GRM 35 50 A4
Br.art. 6000086
EAN 4012195978077
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

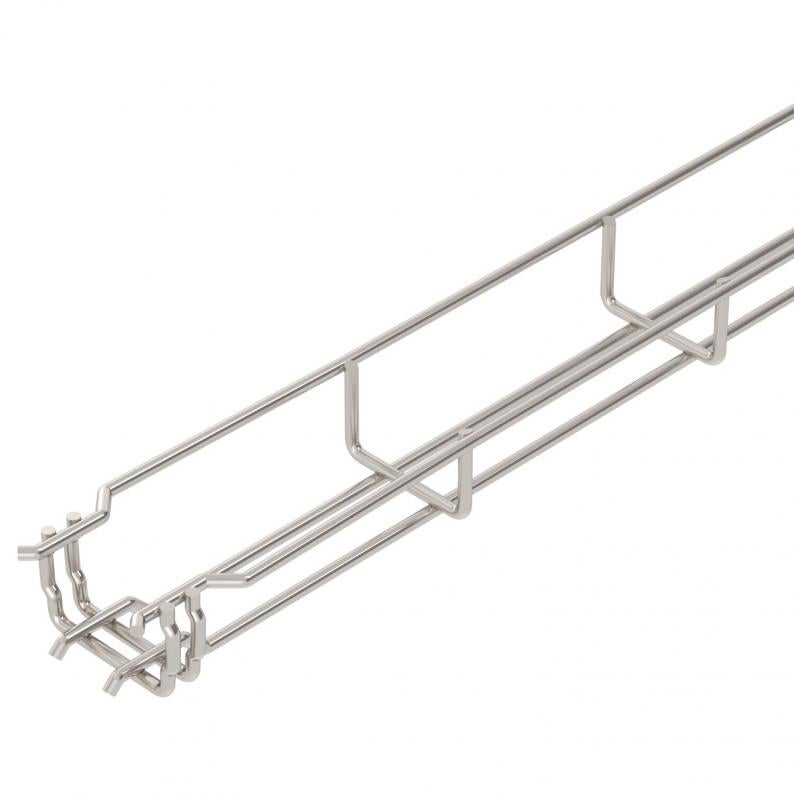

Mrežasti nosač kablova sa fazoniranom spojnicom u bočnoj visini 35 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 35/50 = 20 x 100 mm).
Tehnički podaci

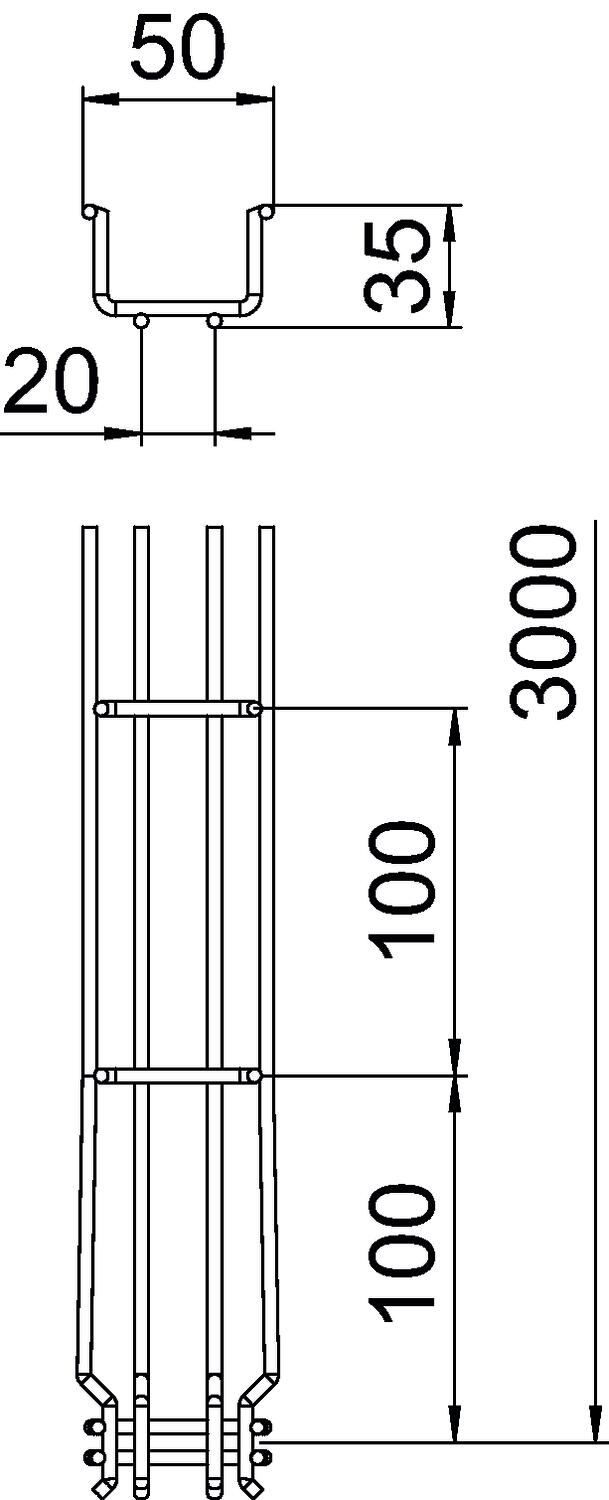

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 35 mm |
| Dimenzija B | 52 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 9,4 cm² |
| Nerđajući čelik, nagrižen | da |
| Korisni presek | 1750 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 3,9 mm |
| Dimenzija | 35x50x3000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4401 |
| Boja | oplemenjeni čelik |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 0,25 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,11 kN/m |
| Rastojanje među konzolama 2,0m | 0,1 kN/m |

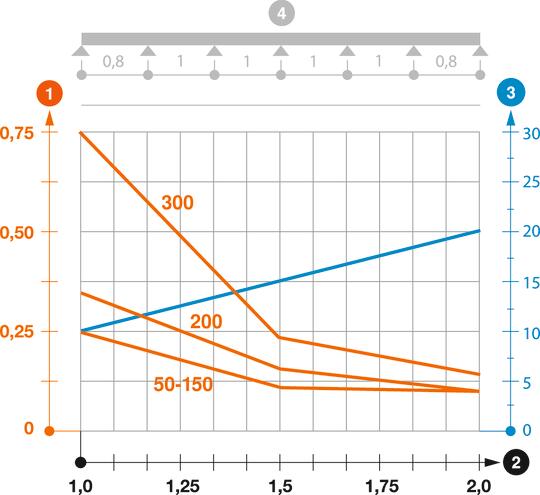

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 2,3129 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 2,3129 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (7)
Objašnjenja (4)
Sertifikati (3)
Uputstva i pomoć (3)
Slike proizvoda (3)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
GRM 35 50 A4
3000
50
35
ne
9,4
3,9
6000086
GRM 35 100 A4
3000
100
35
ne
23
3,9
6000087
GRM 35 150 A4
3000
150
35
ne
36,6
3,9
6000089
GRM 35 200 A4
3000
200
35
ne
50,1
3,9
6000090

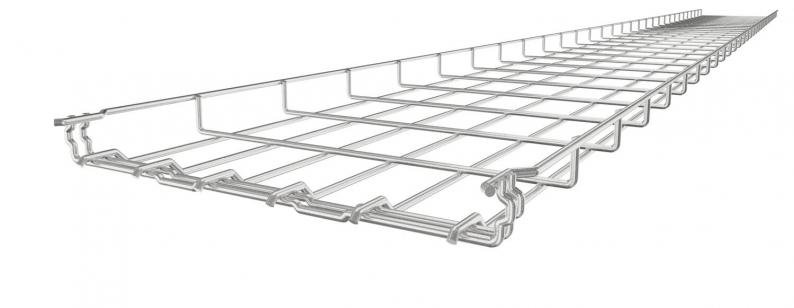

GRM 35 300 A4
3000
300
35
ne
71,3
4,8
6000091
Širina
Korisni presek
Prečnik žice
GRM 35 50 A4
Br.art.
6000086
Dužina
3000
Širina
50
Visina
35
Održavanje funkcionalnosti
ne
Korisni presek
9,4
Prečnik žice
3,9
GRM 35 100 A4
Br.art.
6000087
Dužina
3000
Širina
100
Visina
35
Održavanje funkcionalnosti
ne
Korisni presek
23
Prečnik žice
3,9
GRM 35 150 A4
Br.art.
6000089
Dužina
3000
Širina
150
Visina
35
Održavanje funkcionalnosti
ne
Korisni presek
36,6
Prečnik žice
3,9
GRM 35 200 A4
Br.art.
6000090
Dužina
3000
Širina
200
Visina
35
Održavanje funkcionalnosti
ne
Korisni presek
50,1
Prečnik žice
3,9
GRM 35 300 A4
Br.art.
6000091
Dužina
3000
Širina
300
Visina
35
Održavanje funkcionalnosti
ne
Korisni presek
71,3
Prečnik žice
4,8
