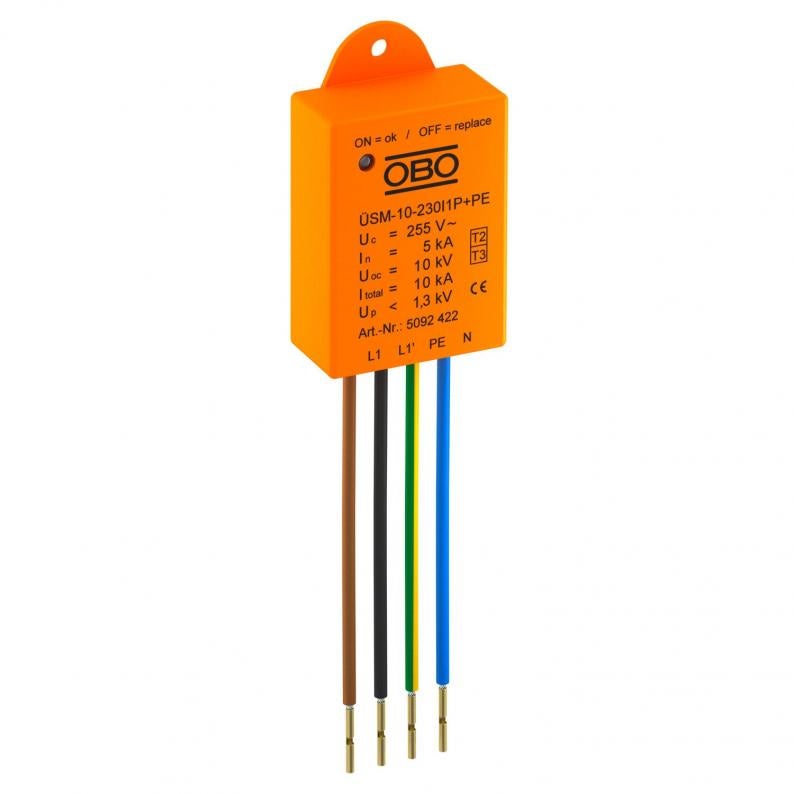

Modul prenaponske zaštite ÜSM-10-230l1P+PE
Tip ÜSM-10-230I1P+PE
Br.art. 5092422
EAN 4012196426720
Br.art. / Tip
5092422 / ÜSM-10-230I1P+PE
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
Varijanta polova
1+N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona-modul tip 2+3 prema DIN EN 61643-11 za 230/400V mreže.
Namenjena za zaštitu elektronskih uređaja kao npr.
LED pokretač.
Za zaštitu elektronskih uređaja od prenaapona kao npr.
Namenjena za zaštitu elektronskih uređaja kao npr.
LED pokretač.
Za zaštitu elektronskih uređaja od prenaapona kao npr.
Tehnički podaci
Dimenzije
| Dužina | 155 mm |
|---|---|
| Širina | 40 mm |
| Visina | 21 mm |
Tehnički podaci
| Signalizacija na uređaju | vizuelno |
|---|---|
| Prag zaštite žila - žila | 1300 V |
| Prag zaštite žila - zemlja | 1300 V |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (L-N) | 255 V |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 5 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 5 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 10 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 10 kA |
| Ispitna klasa tip 2 | da |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Prag zaštite [L-N] | ≤1300 |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 5 kA |
| Varijanta polova | 1+N/PE |
| Način montaže | ostalo |
| Maks. prenaponska zaštita mreže | 16 |
| Varijanta | 1polna + NPE za SK I |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 16 A |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Dužina priključnog kabla | 0,09 m |
| SPD prema IEC 61643-1 | klasa II+III |
| SPD prema EN 61643-11 | tip 2+3 |
| LPZ | 1→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 10 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 16 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 230V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 10 kA |
|---|---|
| Zajednički prag zaštite [L-PE] | 1300 kV |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,0436 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0436 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
