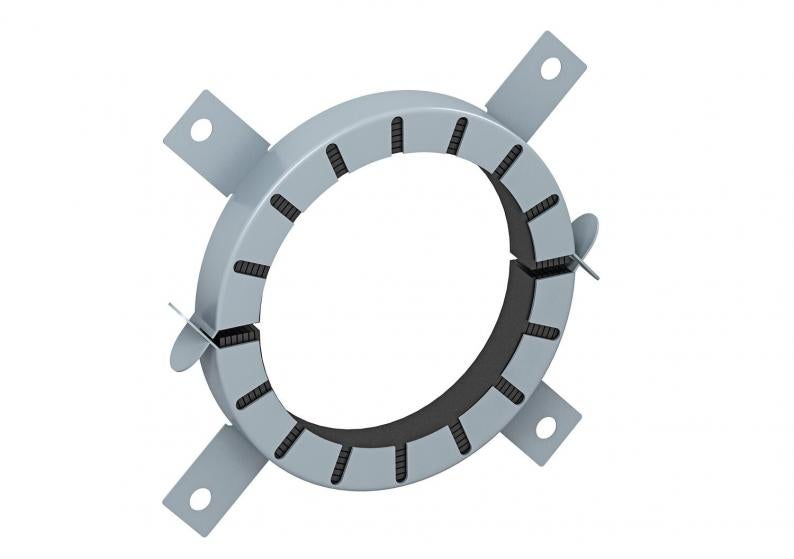

Manžetna za cev s 4 pričvrsne vezice
Tip TCX-063
Br.art. 7202204
EAN 4012195856603
Br.art. / Tip
za prečnik cevi min.
za prečnik cevi maks.
Dimenzija D
Dimenzija D min.
Dimenzija h
kl. PJ: 1 Komad
1Komad
Komad
Opis
Obruč za negorive i gorive cevi.
U slučaju požara, protivpožarni umetci u kućištu od čeličnog lima pritiskaju zapaljene termoplastične cevi sa veoma visokim pritiskom naduvavanja. Unutrašnja primena Pričvršćivanje pomoću tipli ili navojnih šipki M6 do veličine 75, zatim M8.
U slučaju požara, protivpožarni umetci u kućištu od čeličnog lima pritiskaju zapaljene termoplastične cevi sa veoma visokim pritiskom naduvavanja. Unutrašnja primena Pričvršćivanje pomoću tipli ili navojnih šipki M6 do veličine 75, zatim M8.
Tehnički podaci

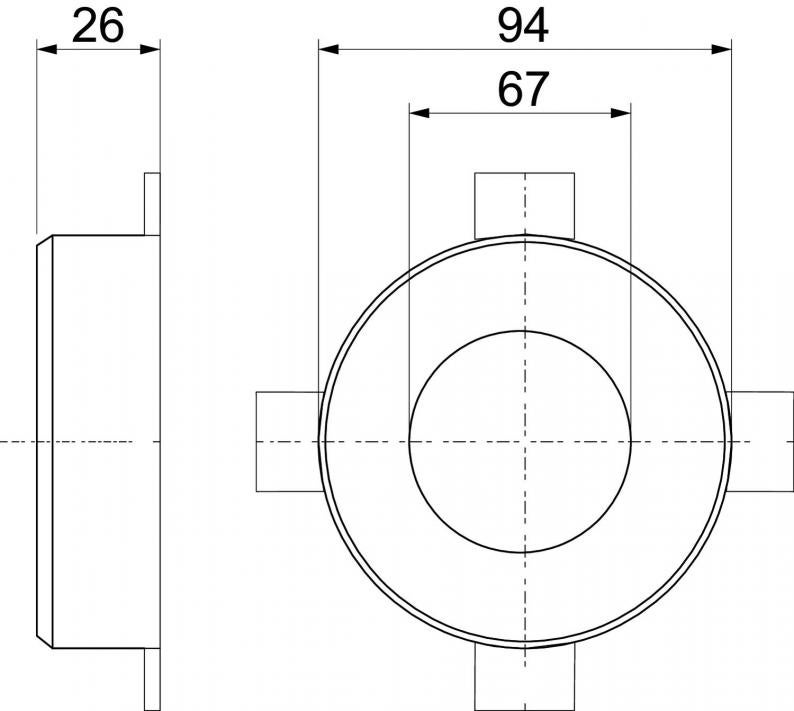

Dimenzije
| Dužina | 94 mm |
|---|---|
| Širina | 94 mm |
| Visina | 26 mm |
| Dimenzija D | 67 mm |
| Dimenzija D min. | 94 mm |
| Dimenzija h | 26 mm |
Tehnički podaci
| za prečnik cevi min. | 63 mm |
|---|---|
| za prečnik cevi maks. | 65 mm |
| Potreban pribor | da |
| Usaglašeno sa ROHS | da |
| Dimenzija | Ø63mm |
| Materijal | Građevinski materijal za ubrizgavanje |
| Boja | sivo |
| Serija proizvoda | PYROCOMB® |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (2)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (5)
Uputstva i pomoć (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
za prečnik cevi min.
za prečnik cevi maks.
Dimenzija D
Dimenzija D min.
Dimenzija h
Br.art.
TCX-063
63
65
67
94
26
7202204
TCX-075
75
77
79
106
26
7202205
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
za prečnik cevi min.
za prečnik cevi maks.
Dimenzija D
Dimenzija D min.
Dimenzija h
TCX-063
Br.art.
7202204
za prečnik cevi min.
63
za prečnik cevi maks.
65
Dimenzija D
67
Dimenzija D min.
94
Dimenzija h
26
TCX-075
Br.art.
7202205
za prečnik cevi min.
75
za prečnik cevi maks.
77
Dimenzija D
79
Dimenzija D min.
106
Dimenzija h
26
TCX-090
Br.art.
7202206
za prečnik cevi min.
90
za prečnik cevi maks.
92
Dimenzija D
94
Dimenzija D min.
132
Dimenzija h
26,6
TCX-110
Br.art.
7202207
za prečnik cevi min.
110
za prečnik cevi maks.
112
Dimenzija D
114
Dimenzija D min.
155
Dimenzija h
26,6
TCX-125
Br.art.
7202208
za prečnik cevi min.
125
za prečnik cevi maks.
127
Dimenzija D
129
Dimenzija D min.
172
Dimenzija h
40
