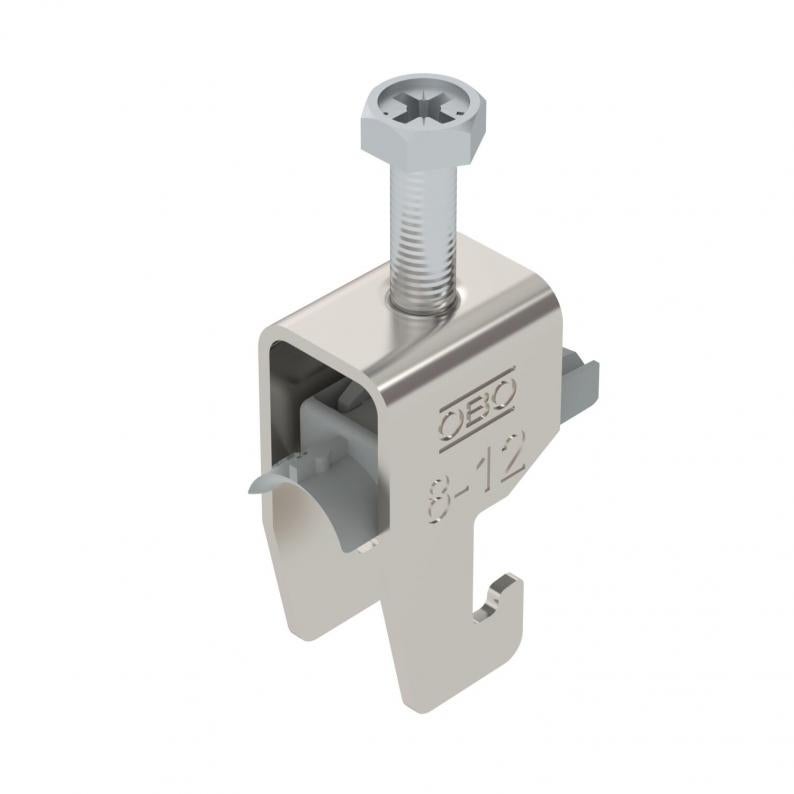

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, A2

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, A2

Tip BS-U1-K-12 A2
Br.art. 1186802
EAN 4012196851270
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 50 Komad

Komad

Opis

Lučna obujmica sa U-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Ugljični otisak (PCF)

Tehnički podaci

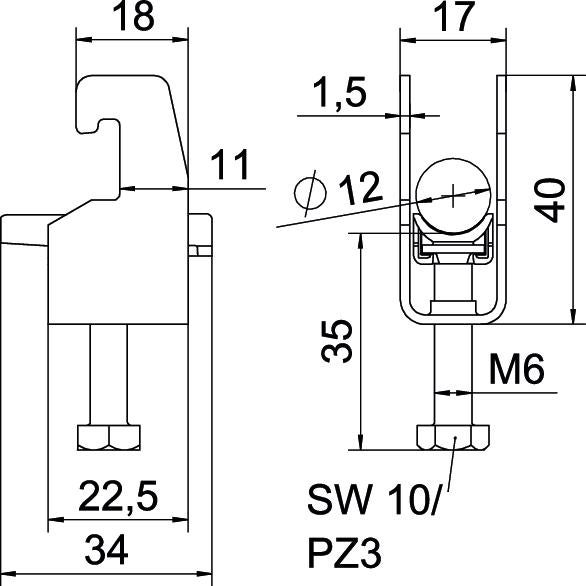

Dimenzije

Dužina22,5 mm
Širina17 mm
Visina40 mm
Dimenzija L35 mm
Dimenzija A22,5 mm
Dimenzija B17 mm
Dimenzija H40 mm
Dimenzija t1,5 mm
Dimenzija C34 mm
Dimenzija G (mm)M6

Tehnički podaci

Debljina lima1,5 mm
za prečnik cevi min.8 mm
za prečnik cevi maks.12 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM6
Sa plastičnim koritomda
Sa metalnim koritomne
Dužina spoljne dimenzije34 mm
Broj kablova/cevi1
Dodatak površinanetretirano
Dodatak materijalnerajući čelik
Maks. Zatezni momenat3 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.8 mm
Zatezna oblast D maks.12 mm
Dimenzija08-12mm
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4301
Sa kontrakoritomne
Materijal koritaPlastika
Kvalitet materijala koritaPolipropilen
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije0,2103 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,2103 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-U1-K-12 A2
Br.art.
1186802
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-U1-K-16 A2
Br.art.
1186809
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-U1-K-22 A2
Br.art.
1186816
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-U1-K-28 A2
Br.art.
1186822
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-U1-K-34 A2
Br.art.
1186829
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-U1-K-40 A2
Br.art.
1186836
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-U1-K-46 A2
Br.art.
1186842
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-U1-K-52 A2
Br.art.
1186849
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-U1-K-58 A2
Br.art.
1186856
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-U1-K-64 A2
Br.art.
1186862
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-U1-K-70 A2
Br.art.
1186869
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-U1-K-76 A2
Br.art.
1186876
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
