Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT

Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT

Type BS-U1-M-34 FT
|
Item no. 1186529
|
EAN 4012196849956
Show all variants
Item no. / Type
1186529 / BS-U1-M-34 FT
Maks. Zatezni momenat
3 Nm
Zatezna oblast D min.
28 mm
Zatezna oblast D maks.
34 mm

Smallest selling unit: 100 Komad

Komad

Description

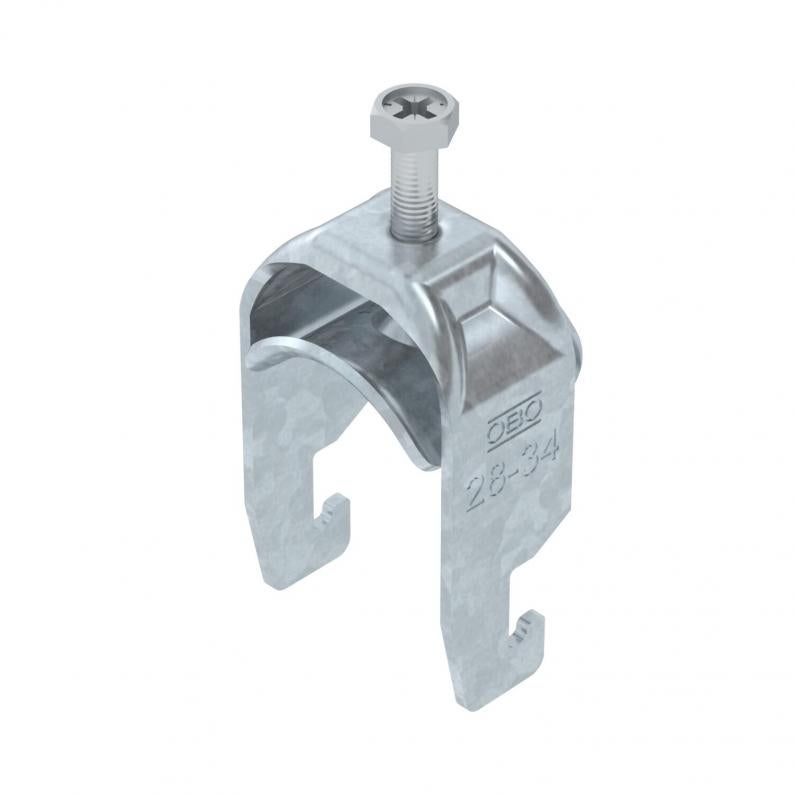

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Technical data

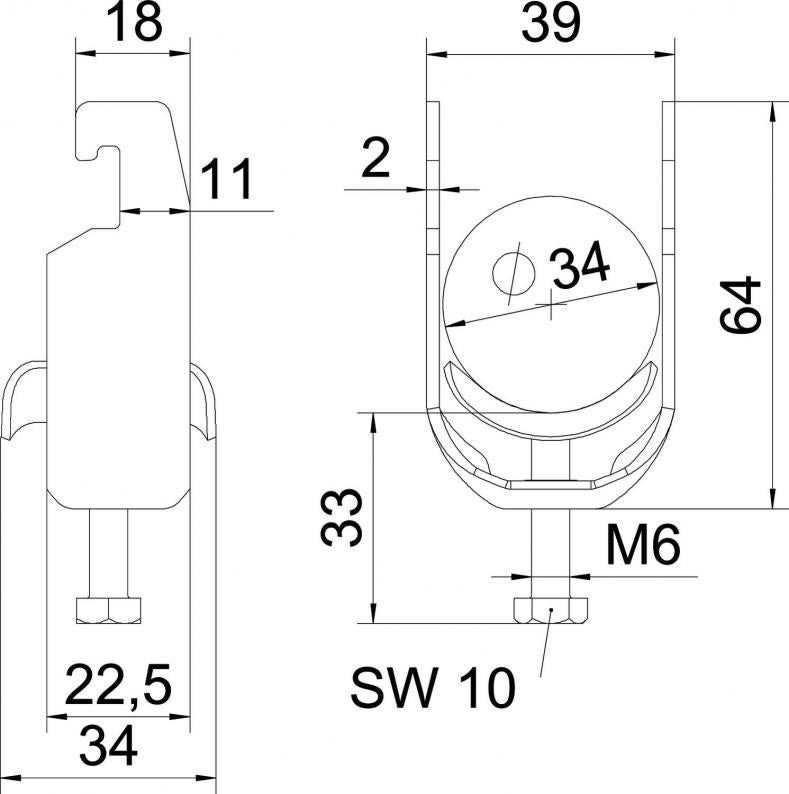

Dimenzije

Dužina22,5 mm
Širina39 mm
Visina64 mm
Dimenzija L34 mm
Dimenzija A22,5 mm
Dimenzija B39 mm
Dimenzija H64 mm
Dimenzija t2 mm
Dimenzija C34 mm
Dimenzija G (mm)M6

Tehnički podaci

Održavanje funkcionalnostida
Debljina lima2 mm
za prečnik cevi min.28 mm
za prečnik cevi maks.34 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM6
Sa metalnim koritomda
Dužina spoljne dimenzije34 mm
Broj kablova/cevi1
Dodatak površinatoplo pocinkovano
Dodatak materijalČelik
Maks. Zatezni momenat3 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.28 mm
Zatezna oblast D maks.34 mm
Dimenzija28-34mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Sa kontrakoritomne
Materijal koritaČelik
Serija proizvoda2056 / 2058

Environmental Data

Packaging made completely from recycled cardboard.да
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,1597 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,1597 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Units
Declared Unit Quantity (LCA)1
