Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT

Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT

Tip BS-U1-M-22 FT
Br.art. 1186516
EAN 4012196849871
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 100 Komad

Komad

Opis

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

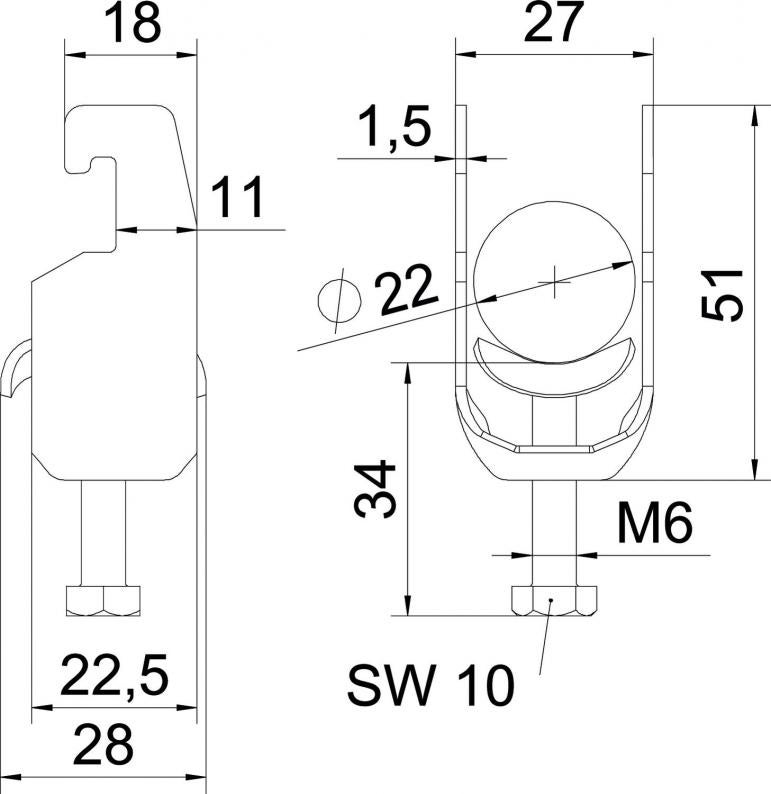

Dimenzije

Dužina22,5 mm
Širina27 mm
Visina51 mm
Dimenzija L34 mm
Dimenzija A22,5 mm
Dimenzija B27 mm
Dimenzija H51 mm
Dimenzija t1,5 mm
Dimenzija C18 mm
Dimenzija G (mm)M6

Tehnički podaci

Održavanje funkcionalnostida
Debljina lima1,5 mm
za prečnik cevi min.16 mm
za prečnik cevi maks.22 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM6
Sa metalnim koritomda
Dužina spoljne dimenzije28 mm
Broj kablova/cevi1
Dodatak površinatoplo pocinkovano
Dodatak materijalČelik
Maks. Zatezni momenat3 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.16 mm
Zatezna oblast D maks.22 mm
Dimenzija16-22mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Sa kontrakoritomne
Materijal koritaČelik
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,1048 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,1048 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (3)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-U1-M-12 FT
Br.art.
1186502
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-U1-M-16 FT
Br.art.
1186509
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-U1-M-22 FT
Br.art.
1186516
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-U1-M-28 FT
Br.art.
1186522
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-U1-M-34 FT
Br.art.
1186529
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-U1-M-40 FT
Br.art.
1186536
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-U1-M-46 FT
Br.art.
1186542
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-U1-M-52 FT
Br.art.
1186549
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-U1-M-58 FT
Br.art.
1186556
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-U1-M-64 FT
Br.art.
1186562
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-U1-M-70 FT
Br.art.
1186569
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-U1-M-76 FT
Br.art.
1186576
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
BS-U1-M-82 FT
Br.art.
1186582
Maks. Zatezni momenat
5
Zatezna oblast D min.
76
Zatezna oblast D maks.
82
BS-U1-M-90 FT
Br.art.
1186589
Maks. Zatezni momenat
5
Zatezna oblast D min.
82
Zatezna oblast D maks.
90
BS-U1-M-100 FT
Br.art.
1186597
Maks. Zatezni momenat
5
Zatezna oblast D min.
90
Zatezna oblast D maks.
100
