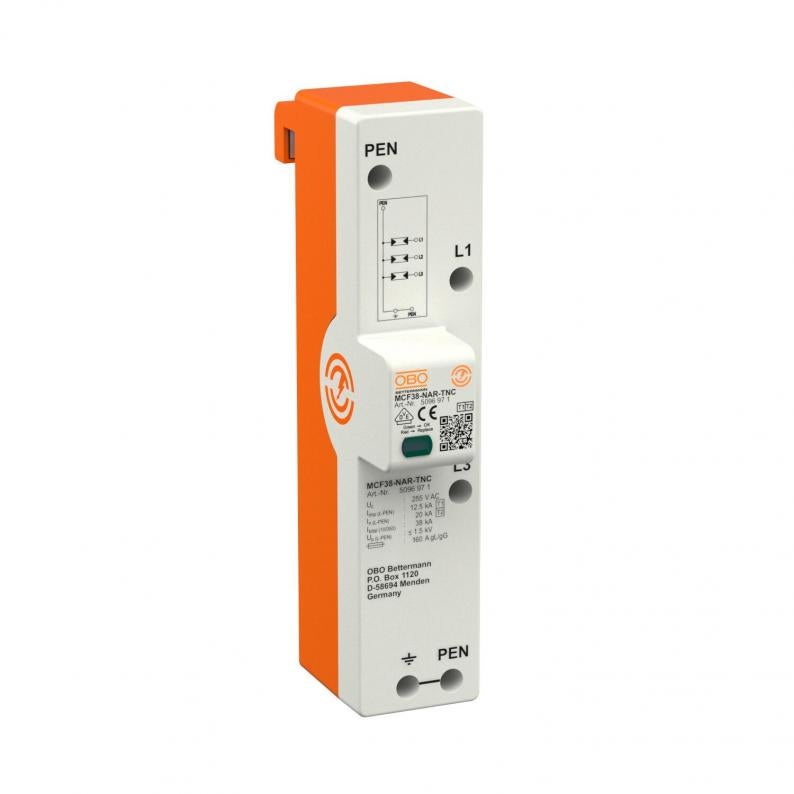

LightningController - MCF38-NAR-TNC
Tip MCF38-NAR-TNC
Br.art. 5096971
EAN 4012196608805
Br.art. / Tip
Daljinska signalizacija
Udarni napon (10/350 μs)
Največi trajni napon AC
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kombinovani odvodnik tip 1+2 za montažu na 40-mm sabirne šine, za TN-C sisteme
• Nivo zaštite ≤1,5 kV za zaštitu krajnjih uređaja
• Gromobransko izjednačavanje potencijala VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona do 38 kA (10/350) 3-poni
• Ispunjava zahteve iz VDE 0100-534 (IEC 60364-5-53)
• Gašenje sekundarne struje do 50 kA i maks. predosigurač do 160 A gL/gG
• Iskrište za primenu u oblasti predbrojača prema VDE-AR-N 4100
Primena: zgrade sa gromobranskom zaštitom ili napajanjem preko nadzemnog voda.
• Nivo zaštite ≤1,5 kV za zaštitu krajnjih uređaja
• Gromobransko izjednačavanje potencijala VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona do 38 kA (10/350) 3-poni
• Ispunjava zahteve iz VDE 0100-534 (IEC 60364-5-53)
• Gašenje sekundarne struje do 50 kA i maks. predosigurač do 160 A gL/gG
• Iskrište za primenu u oblasti predbrojača prema VDE-AR-N 4100
Primena: zgrade sa gromobranskom zaštitom ili napajanjem preko nadzemnog voda.
Tehnički podaci
Dimenzije
| Dužina | 226 mm |
|---|---|
| Širina | 50 mm |
| Visina | 109 mm |
Tehnički podaci
| Oblik mreže | TN-C |
|---|---|
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (L-N) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 20 kA |
| Udarni napon (10/350) [ukupno] | 38 kA |
| Materijal kućišta | PA UL 94 V-0 |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 50 kA |
| Daljinska signalizacija | ne |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 12,5 kA |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 3 |
| Način montaže | Sabirna šina 40 mm |
| Maks. prenaponska zaštita mreže | 160 A |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 50 kA eff |
| TOV-napon [L-N] - withstand mode - 5 s | 440 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 442 V |
| Minimalno rastojanje | 0 mm |
| Dozvole | VDE |
| Varijanta | 3+NPE |
| Oblik mreže TN | da |
| Oblik mreže TN-C | da |
| Usaglašeno sa ROHS | izuzeto |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Obrtni momenat | 3,5 Nm |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 50 kA |
| Kontaktno vreme | <100 ns |
| Maksimalni preventivni osigurač | 160 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 255V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 10 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 35 mm² |
| Odvodna struja (8/20 µs) [ukupna] | 60 kA |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 7 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 2 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 10 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 7 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 5,3705 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 5,3705 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
