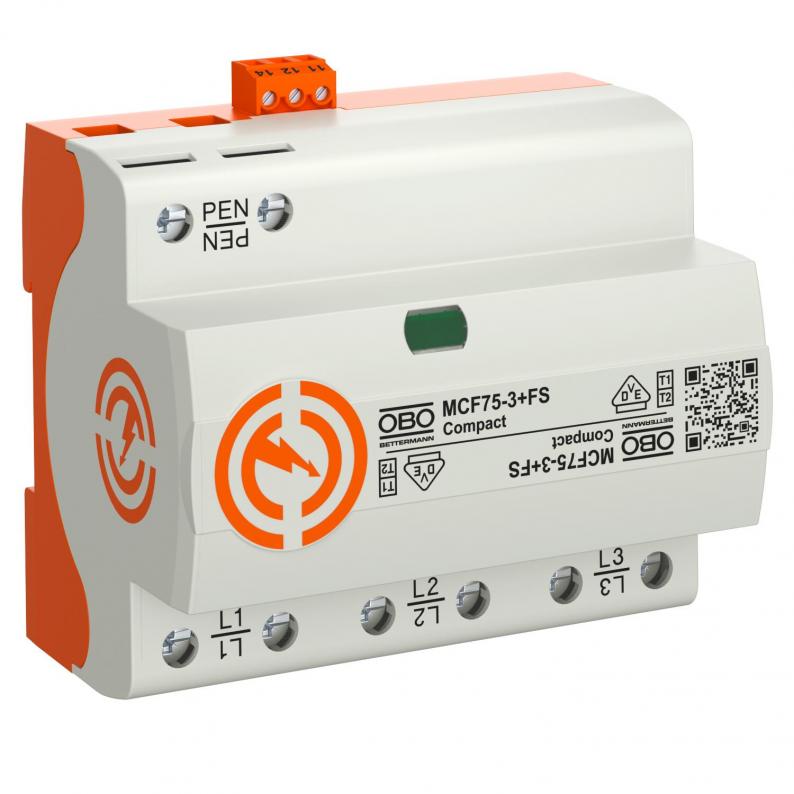

LightningController Compact - MCF75
Tip MCF75-3+FS
Br.art. 5096981
EAN 4012196487325
Br.art. / Tip
5096981 / MCF75-3+FS
Vrsta zaštite
IP20
Daljinska signalizacija
da
Udarni napon (10/350 μs)
25 kA
Največi trajni napon AC
255 V
Varijanta polova
3
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kombinovani odvodnik, odvodnik prenapona tipa 1+2
• Prag zaštite ≤ 1,5 kV
• Za izjednačavanje potencijala gromobranske zaštite prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona 75 kA (10/350) 3-polno
• Sa gašenjem sekundarne struje 50 kA Ipeak
• Predosigurač odvodnika do 315 A gL/gG
• Ispunjava zahteve VDEW smernice i E VDE-AR N 4100 za primenu u oblasti predbrojača
• Zatvoreno, neizduvno iskrište-odvodnik za primenu u kućištima razdelnika
Primena: industrijski pogoni i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
Compact zaštitni uređaj
• Prag zaštite ≤ 1,5 kV
• Za izjednačavanje potencijala gromobranske zaštite prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona 75 kA (10/350) 3-polno
• Sa gašenjem sekundarne struje 50 kA Ipeak
• Predosigurač odvodnika do 315 A gL/gG
• Ispunjava zahteve VDEW smernice i E VDE-AR N 4100 za primenu u oblasti predbrojača
• Zatvoreno, neizduvno iskrište-odvodnik za primenu u kućištima razdelnika
Primena: industrijski pogoni i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
Compact zaštitni uređaj
Tehnički podaci

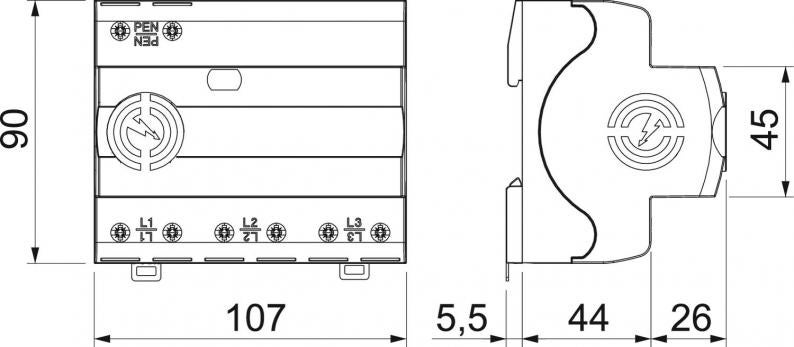

Dimenzije
| Dužina | 90 mm |
|---|---|
| Širina | 107 mm |
| Visina | 70 mm |
Tehnički podaci
| Broj el. polova | 3 |
|---|---|
| Oblik mreže | TN-C |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Udarni napon (10/350) [ukupno] | 75 kA |
| Materijal kućišta | PA UL 94 V-0 |
| Daljinska signalizacija | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 25 kA |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 35 kA |
| Varijanta polova | 3 |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 315 A |
| Sklopna snaga AC | 250V/ 1,5A |
| Sklopna snaga DC | 250V/ 0,1A |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 50 kA eff |
| TOV-napon [L-N] - withstand mode - 5 s | 440 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 442 V |
| SPD prema UL 1449 | Tip 4 |
| Minimalno rastojanje | 0 mm |
| Dozvole | VDE, UL |
| Oblik mreže TN | da |
| Oblik mreže TN-C | da |
| Usaglašeno sa ROHS | izuzeto |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Obrtni momenat | 5 Nm |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 50 kA |
| Kontaktno vreme | <100 ns |
| Maksimalni preventivni osigurač | 315 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 255V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 1,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 25 mm² |
| FM-kontakti | Izmenjivač |
| Prečnik priključka FM-kleme min. | 0,5 mm² |
| Prečnik priključka FM-kleme maks. | 1,5 mm² |
| Prečnik priključka FM-kleme min. | 28 AWG |
| Prečnik priključka FM-kleme maks. | 16 AWG |
| Odvodna struja (8/20 µs) [ukupna] | 75 kA |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 3 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 1,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 16 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 3,7009 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 3,7009 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
