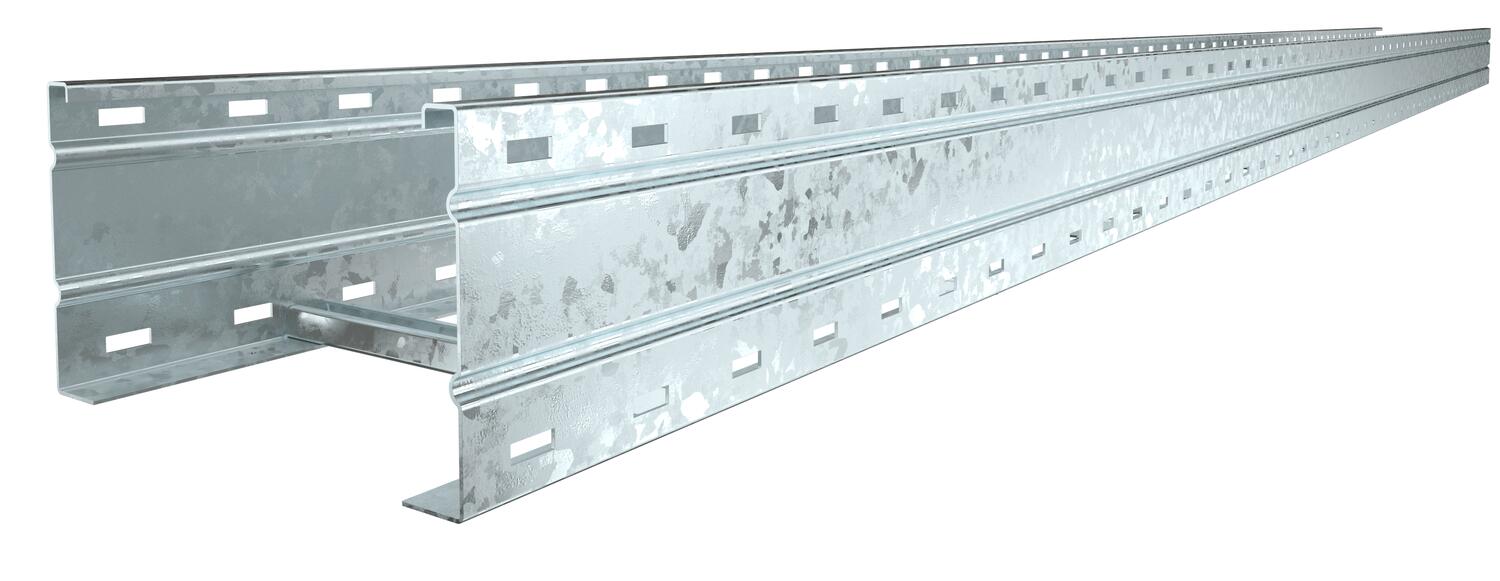

Lestvičasti nosač kablova za velike raspone WKLG 160 FT

Lestvičasti nosač kablova za velike raspone WKLG 160 FT

Tip WKLG 1630 FT
Br.art. 6227139
EAN 4012196169450
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina stranice

kl. PJ: 6 m

m

Opis

Lestvičasti nosač kablova za velike raspone sa perforiranim stranicama, bočne visine 160 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRV 160 naručuju se posebno, po potrebi.

  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova za velike raspone, bočna visina 160 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

Dimenzije

Dužina6000 mm
Širina300 mm
Visina160 mm
Dimenzija L6000 mm
Dimenzija B300 mm
Dimenzija proreza prečke16,50

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponeda
Korisni presek427 cm²
Nerđajući čelik, nagriženne
Korisni presek42700 mm²
Varijanta prečkiProfil pun
Pričvršćivanje pregradekompletno zanitovano
Dimenzije160 x 300
Usaglašeno sa ROHSda
Debljina stranice2 mm
Dimenzija160x300x6000
Površinavruće pocinkano utapanjem
MaterijalČelik
Bojacink
Serija proizvodaWKLG Series

Zaťaženie

Rastojanje među konzolama 3,0m2,9 kN/m
Rastojanje među konzolama 3,5m2,59 kN/m
Rastojanje među konzolama 4,0m2,3 kN/m
Rastojanje među konzolama 4,5m2,04 kN/m
Rastojanje među konzolama 5,0m1,8 kN/m
Rastojanje među konzolama 6,0m1,4 kN/m
Rastojanje među konzolama 7,0m1 kN/m
Rastojanje među konzolama 8,0m0,7 kN/m
Dijagram opterećenja lestvičastog nosača kablova tipa WKLG 160

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije17,4469 kg CO2e / 1 Metar
CO₂ Footprint (GWP)17,4469 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Tip
WDRL 1116 30 DD

kl. PJ: 3 m

m

Br.art. 6227716

Brza spojnica FT
Tip
WRVL 160 FT

kl. PJ: 2 Komad

Komad

Br.art. 6227836

Ugaona spojnica 160 A2
Tip
WRWVK 160 A2

kl. PJ: 2 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Varijante

Širina
WKLG 1620 FT
Br.art.
6227120
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1630 FT
Br.art.
6227139
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1640 FT
Br.art.
6227147
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1650 FT
Br.art.
6227155
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1660 FT
Br.art.
6227163
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
2
