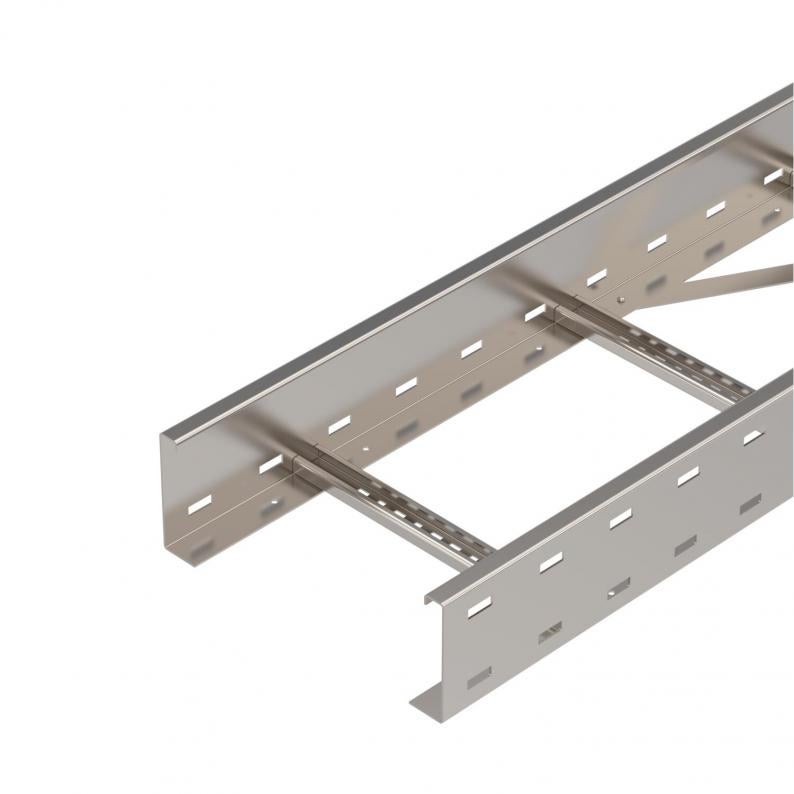

Lestvičasti nosač kablova za velike raspone WKLG 110 A4
Tip WKLG 1130 A4
Br.art. 6311227
EAN 4012195866282
Br.art. / Tip
Dužina
Širina
Debljina stranice
kl. PJ: 6 m
6m
m
Opis
Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 110 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.
Tehnički podaci
Dimenzije
| Dužina | 6000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 110 mm |
| Dimenzija L | 6000 mm |
| Dimenzija B | 300 mm |
| Dimenzija proreza prečke | 17,00 |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | da |
| Korisni presek | 281 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 28100 mm² |
| Varijanta prečki | Profil perforiran |
| Varijanta bočne stranice | Profil (otvoren) |
| Pričvršćivanje pregrade | kompletno zanitovano |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 2 mm |
| Dimenzija | 110x300x6000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4571 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | WKLG Series |
Zaťaženie
| Rastojanje među konzolama 3,0m | 2,3 kN/m |
|---|---|
| Rastojanje među konzolama 3,5m | 1,9 kN/m |
| Rastojanje među konzolama 4,0m | 1,6 kN/m |
| Rastojanje među konzolama 4,5m | 1,33 kN/m |
| Rastojanje među konzolama 5,0m | 1,1 kN/m |
| Rastojanje među konzolama 6,0m | 0,8 kN/m |
| Rastojanje među konzolama 7,0m | 0,4 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 29,3575 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 29,3575 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina stranice
Br.art.
WKLG 1120 A4
6000
200
ne
2
6311225
WKLG 1130 A4
6000
300
ne
2
6311227
WKLG 1140 A4
6000
400
ne
2
6311229
WKLG 1150 A4
6000
500
ne
2
6311231
WKLG 1160 A4
6000
600
ne
2
6311233
Širina
WKLG 1120 A4
Br.art.
6311225
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1130 A4
Br.art.
6311227
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1140 A4
Br.art.
6311229
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1150 A4
Br.art.
6311231
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
2
WKLG 1160 A4
Br.art.
6311233
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
2
