Lestvičasti nosač kablova LG 60, 6 m VS A4

Lestvičasti nosač kablova LG 60, 6 m VS A4

Tip LG 620 VS6 A4
Br.art. 6101200
EAN 4012196159314
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina stranice

kl. PJ: 6 m

m

Opis

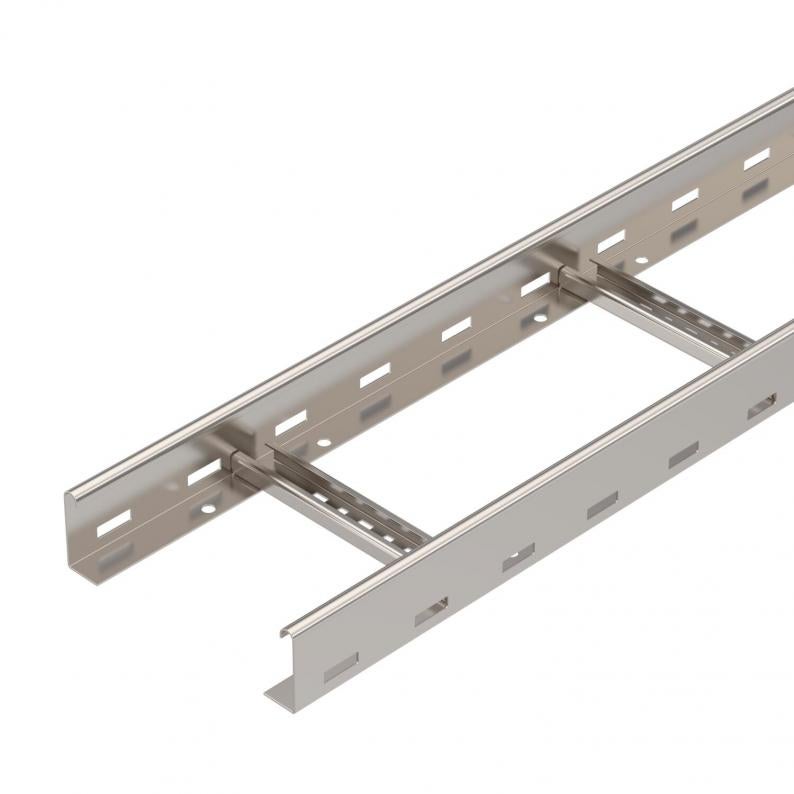

Lestvičasti nosač kablova bočne visine 60 mm sa perforiranom bočnom stranom i zanitovanim, ka gore otvorenim C-profil-prečkama (varijanta VS).
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.

Odgovarajuću stezaljku tipa BS-H... možete pronaći u delu sa sistemima vertikalnih nosača.

  • Magnetna zaštita
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova, bočna visina 60 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

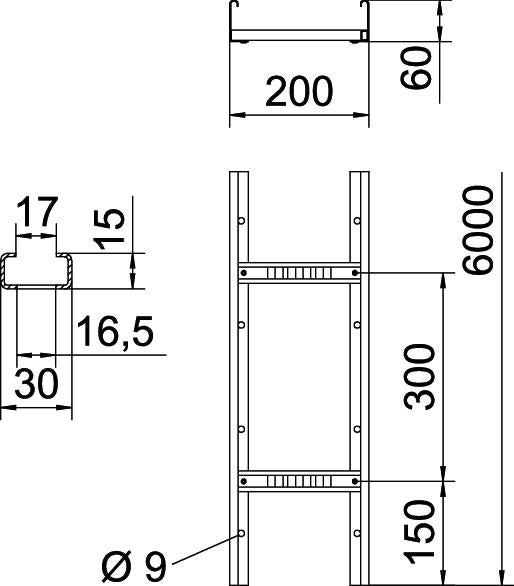

Dimenzije

Dužina6000 mm
Širina200 mm
Visina60 mm
Dimenzija B200 mm
Dimenzija proreza prečke16,50

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponene
Korisni presek98 cm²
Nerđajući čelik, nagriženne
Korisni presek9800 mm²
Rastojanje među prečkama300 mm
Varijanta prečkiProfil perforiran
Varijanta bočne straniceravan profil
Pričvršćivanje pregradezanitovano
Dimenzije60x200x6000
Usaglašeno sa ROHSda
Debljina stranice1,5 mm
Dimenzija60x200x6000
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4571
Bojaoplemenjeni čelik
Serija proizvodaLG Series

Zaťaženie

Rastojanje među konzolama 1,5m3,1 kN/m
Rastojanje među konzolama 2,0m2,25 kN/m
Rastojanje među konzolama 2,5m1,5 kN/m
Rastojanje među konzolama 3,0m1,1 kN/m
Rastojanje među konzolama 3,5m0,75 kN/m
Rastojanje među konzolama 4,0m0,45 kN/m
Rastojanje među konzolama 4,5m0,3 kN/m
Rastojanje među konzolama 5,0m0,15 kN/m

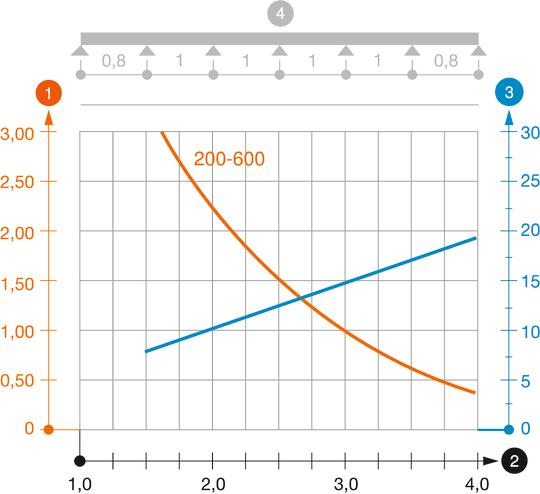

Dijagram opterećenja lestvičastog nosača kablova tipa LG 60 VS

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije13,6246 kg CO2e / 1 Metar
CO₂ Footprint (GWP)13,6246 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Tip
DRL 200 A4

kl. PJ: 3 m

m

Br.art. 6208835

Brza spojnica A4
Tip
LVG 60 A4

kl. PJ: 10 Komad

Komad

Br.art. 6208891

Ugaona spojnica 60 A4
Tip
LWVG 60 A4

kl. PJ: 10 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Širina
LG 620 VS6 A4
Br.art.
6101200
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4571
LG 630 VS6 A4
Br.art.
6101208
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4571
LG 640 VS6 A4
Br.art.
6101216
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4571
LG 650 VS6 A4
Br.art.
6101223
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4571
LG 660 VS6 A4
Br.art.
6101232
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4571
