Lestvičasi nosač kablova LG 110, 3 m VS FT
Tip LG 112 VS 3 FT
Br.art. 6216423
EAN 4012195065210
Br.art. / Tip
Dužina
Širina
Debljina stranice
kl. PJ: 3 m
3m
m
Opis

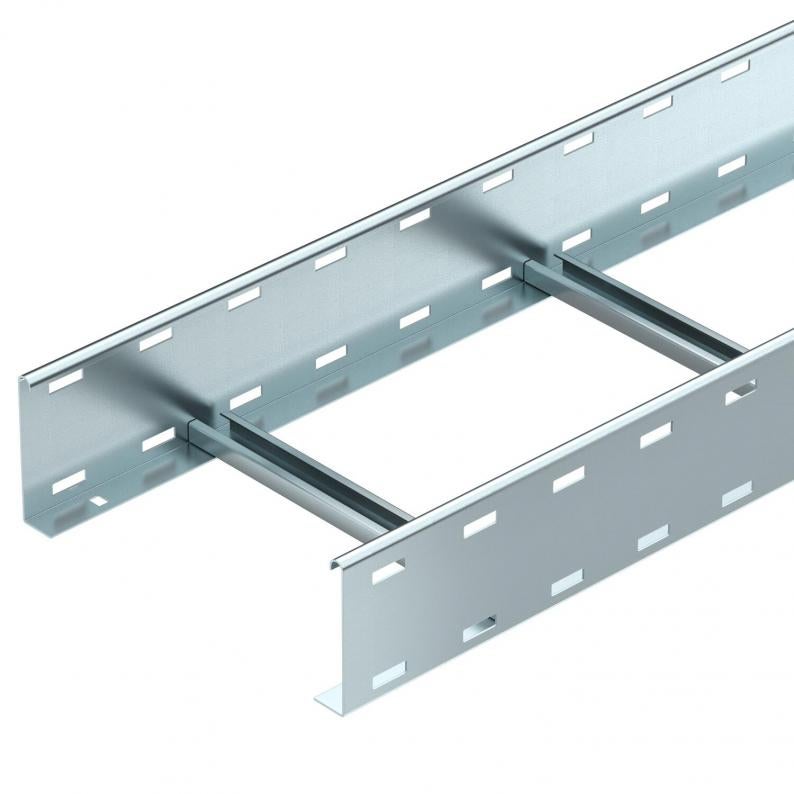

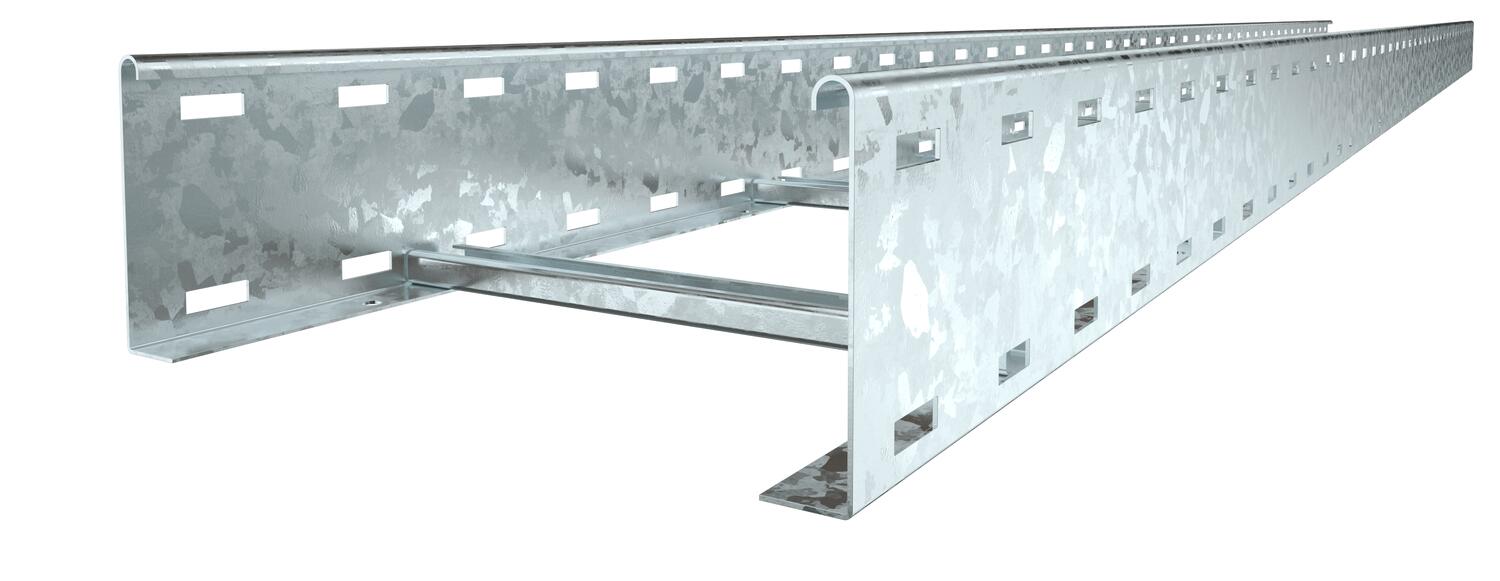

Lestvičasti nosač kablova bočne visine 110 mm sa perforiranom bočnom stranom i zanitovanim, ka gore otvorenim C-profil-prečkama.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.
Odgovarajuću lučnu obujmicu tipa 2056 možete da pronađete pod pojmom sistemi vertikal. lestvič. nosača kablova.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 110 mm |
| Dimenzija B | 200 mm |
| Dimenzija proreza prečke | 16,50 |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | ne |
| Korisni presek | 188 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 18800 mm² |
| Rastojanje među prečkama | 300 mm |
| Varijanta prečki | Profil perforiran |
| Varijanta bočne stranice | ravan profil |
| Pričvršćivanje pregrade | zanitovano |
| Dimenzije | 110x200x3000 |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 110x200x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | LG Series |
Zaťaženie
| Rastojanje među konzolama 2,0m | 3,1 kN/m |
|---|---|
| Rastojanje među konzolama 2,5m | 2 kN/m |
| Rastojanje među konzolama 3,0m | 1,4 kN/m |
| Rastojanje među konzolama 3,5m | 0,9 kN/m |
| Rastojanje među konzolama 4,0m | 0,65 kN/m |
| Rastojanje među konzolama 4,5m | 0,55 kN/m |
| Rastojanje među konzolama 5,0m | 0,5 kN/m |
| Rastojanje među konzolama 6,0m | 0,15 kN/m |

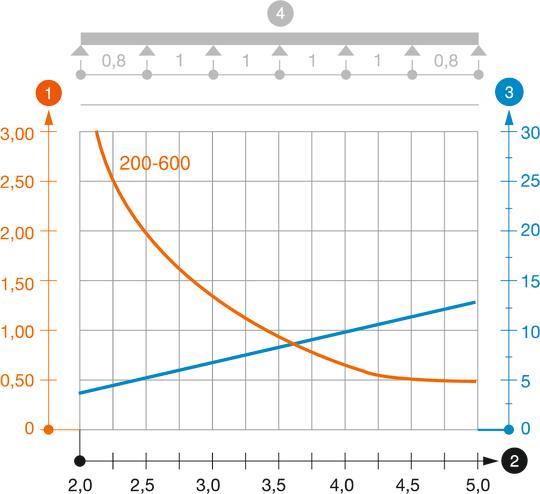

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 8,764 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 8,764 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina stranice
Površina
Materijal
Br.art.
LG 112 VS 3 FT
3000
200
ne
1,5
vruće pocinkano utapanjem
Čelik
6216423
LG 113 VS 3 FT
3000
300
ne
1,5
vruće pocinkano utapanjem
Čelik
6216426
LG 114 VS 3 FT
3000
400
ne
1,5
vruće pocinkano utapanjem
Čelik
6216429
LG 115 VS 3 FT
3000
500
ne
1,5
vruće pocinkano utapanjem
Čelik
6216432
LG 116 VS 3 FT
3000
600
ne
1,5
vruće pocinkano utapanjem
Čelik
6216435
Širina
LG 112 VS 3 FT
Br.art.
6216423
Dužina
3000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
LG 113 VS 3 FT
Br.art.
6216426
Dužina
3000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
LG 114 VS 3 FT
Br.art.
6216429
Dužina
3000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
LG 115 VS 3 FT
Br.art.
6216432
Dužina
3000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
LG 116 VS 3 FT
Br.art.
6216435
Dužina
3000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
