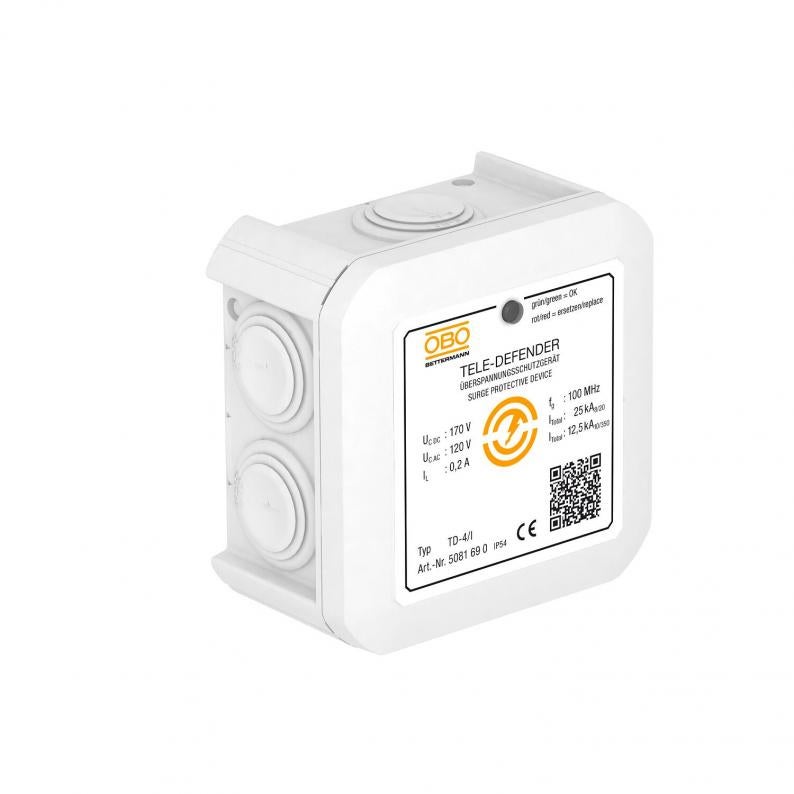

Kombinovani zaštitni uređaj TD-4/I za ISDN i DSL sisteme
Tip TD-4/I
Br.art. 5081690
EAN 4012196034352
Br.art. / Tip
5081690 / TD-4/I
Broj polova
4
Utični sistem
RJ11
Največi trajni napon AC
120 V
Najveći trajni napon DC
170 V
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštitni uređaji za tehniku prenosa podataka za telekomunikacione sisteme
• Nizak prag zaštite uz visoko strujno opterećenje
• "Push-In" kleme za brzu instalaciju
• Optimizovan domet za siguran prenos
• Nazidna montaža
• Optički indikator funkcije
Primena: DSL-sistemi, ISDN ili analogna telekomunikacija
• Nizak prag zaštite uz visoko strujno opterećenje
• "Push-In" kleme za brzu instalaciju
• Optimizovan domet za siguran prenos
• Nazidna montaža
• Optički indikator funkcije
Primena: DSL-sistemi, ISDN ili analogna telekomunikacija
Tehnički podaci
Tehnički podaci
| Broj polova | 4 |
|---|---|
| Telekomunikacioni kontakt | ne |
| Signalizacija na uređaju | vizuelno |
| Utični sistem | RJ11 |
| Prag zaštite žila - žila | <300 V |
| Prag zaštite žila - zemlja | <650 V |
| Vrsta zaštite | IP54 |
| Ispitni standard | IEC 61643-21 |
| Serijski otpor po žili | 9 Ω ± 10 % |
| Kapacitet (žila-žila) | <50 pF |
| Kapacitet (žila-zemlja) | <10 pF |
| Varijanta ispitana na eksplozije | ne |
| Izolacioni otpor | >1 MΩ |
| Priključak zaštite | da |
| Zaštita | indirektno |
| Otpornost na udarnu struju žila-žila | C2: 18 kV / 9 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 18 kV / 9 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | D1: 12,5 kA |
| Ukupna odvodna struja (8/20) | 25 kA |
| Prag zaštite šild-zemlja (S-PE) | 850 V |
| Nominalna struja opterećenja DC | 0,2 A |
| Nominalna struja opterećenja AC | 0,14 A |
| Kontrola odvodnika prenapona | ne |
| Največi trajni napon AC | 120 V |
| Najveći trajni napon DC | 170 V |
| Granična frekvencija | 100 MHz |
| SPD prema IEC 61643-21 | Klasa I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Usaglašeno sa ROHS | izuzeto |
| LPZ | 0→3 |
| Impulsna struja | 2,5 kA |
| Uneto slabljenje (insertion loss) | ≤3 dB |
| Prečnik priključka, kruti maks. | 0,75 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 0,75 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 170V |
| Materijal | Plastika |
| Boja | bela |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 0,75 mm² |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,4171 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,4171 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
