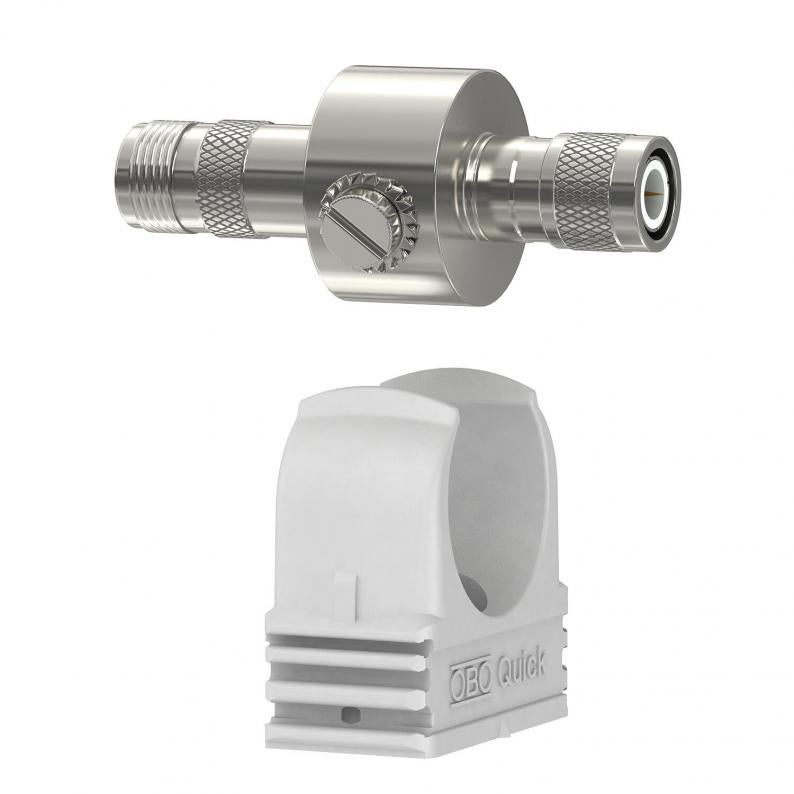

Koaksijalni zaštitni uređaj za TNC vezu: muško / žensko
Tip DS-TNC M/W
Br.art. 5093270
EAN 4012195087250
Br.art. / Tip
5093270 / DS-TNC M/W
Broj polova
1
Utični sistem
TNC
Največi trajni napon AC
130 V
Najveći trajni napon DC
185 V
kl. PJ: 1 Komad
1Komad
Komad
Opis
Koaksijalni uređaji za provodnike za prenos podataka
• Bazična zaštita
• Visoko opterećenje impulsnom strujom 2 x 2,5 kA (10/350)
• Jednostavna montaža (pregradni utikač), m = utikač, ž = utičnica
• Različite kombinacije utikača
• Sa TNC-konektorom
• Optimalno ponašanje tokom prenosa
• Sa OBO Quick-obujmicom M25 za jednostavnu instalaciju
• Bazična zaštita
• Visoko opterećenje impulsnom strujom 2 x 2,5 kA (10/350)
• Jednostavna montaža (pregradni utikač), m = utikač, ž = utičnica
• Različite kombinacije utikača
• Sa TNC-konektorom
• Optimalno ponašanje tokom prenosa
• Sa OBO Quick-obujmicom M25 za jednostavnu instalaciju
Tehnički podaci
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Povratna refleksija energije | ≥14 dB |
| Talasni otpor | 50 Ω |
| Telekomunikacioni kontakt | ne |
| Signalizacija na uređaju | nema |
| Utični sistem | TNC |
| Prag zaštite žila - žila | <800 V |
| Prag zaštite žila - zemlja | <800 V |
| Vrsta zaštite | IP40 |
| Ispitni standard | IEC 61643-21 |
| Kapacitet (žila-žila) | <10 pF |
| Kapacitet (žila-zemlja) | <20 pF |
| Varijanta ispitana na eksplozije | ne |
| Izolacioni otpor | >1 GΩ |
| Priključak zaštite | da |
| Zaštita | direktno |
| Otpornost na udarnu struju žila-žila | C2: 10 kV / 5 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 10 kV / 5 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | 5 kA |
| Ukupna odvodna struja (8/20) | 10 kA |
| Nominalna struja opterećenja DC | 10 A |
| Nominalna struja opterećenja AC | 7 A |
| Kontrola odvodnika prenapona | ne |
| Največi trajni napon AC | 130 V |
| Najveći trajni napon DC | 185 V |
| Granična frekvencija | 4000 MHz |
| SPD prema IEC 61643-21 | Klasa I+II / D1+C2 |
| Kategorie | Tip 1+2 / D1+C2 |
| Prag zaštite | <800 V |
| Usaglašeno sa ROHS | da |
| LPZ | 0→2 |
| Impulsna struja | 2,5 kA |
| Uneto slabljenje (insertion loss) | ≤0,5 dB |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 130V |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,0435 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0435 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
