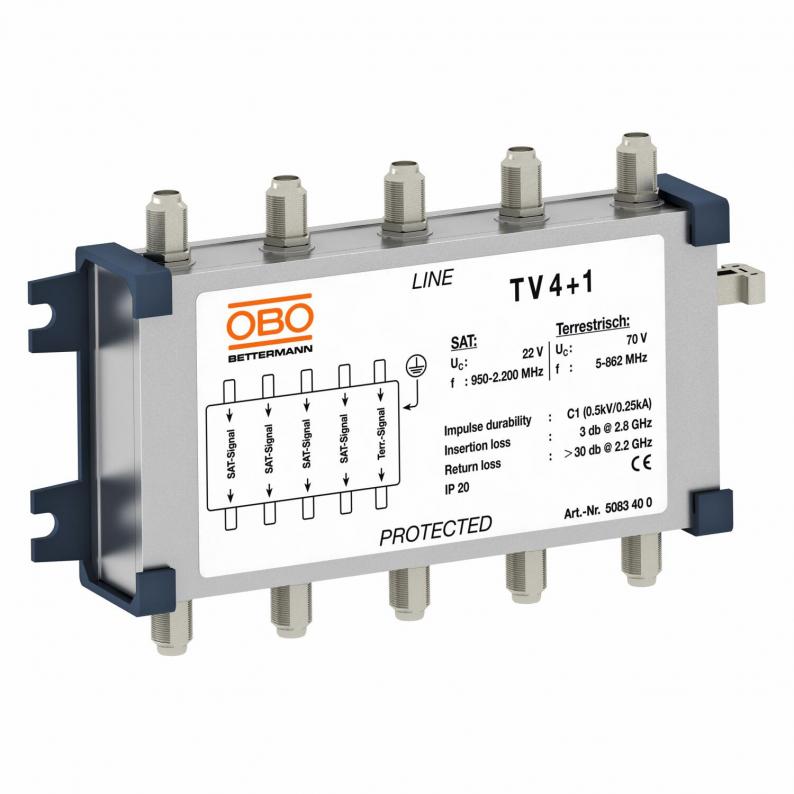

Koaksijalni zaštitni uređaj za SAT i kablovski multiswitch
Tip TV 4+1
Br.art. 5083400
EAN 4012195022978
Br.art. / Tip
5083400 / TV 4+1
Broj polova
5
Utični sistem
F
Največi trajni napon AC
130 V
Najveći trajni napon DC
185 V
kl. PJ: 1 Komad
1Komad
Komad
Opis
Koaksijalna zaštita provodnika za prenos podataka za TV prijemnike
• Zaštita do četiri SAT-provodnika
• Zaštita teratrističkog provodnika npr. DVB-T.
• Jednostavna montaža pomoću vijaka i držača
• Sa F-konektorom
• Optimalno ponašanje tokom prenosa u 75Om tehnici.
Primena: Zaštita TV i SAT uređaja, multisvičera, risivera, kao i DVB-T-risivera
• Zaštita do četiri SAT-provodnika
• Zaštita teratrističkog provodnika npr. DVB-T.
• Jednostavna montaža pomoću vijaka i držača
• Sa F-konektorom
• Optimalno ponašanje tokom prenosa u 75Om tehnici.
Primena: Zaštita TV i SAT uređaja, multisvičera, risivera, kao i DVB-T-risivera
Tehnički podaci
Tehnički podaci
| Broj polova | 5 |
|---|---|
| Povratna refleksija energije | >30 dB |
| Najveći trajni napon Uc | SAT-ulazi | 22 V |
| Najveći trajni napon Uc | terastrički (zemlja) ulaz | 70 V |
| Nominalna struja odvođenja | SAT-ulazi | 300 A |
| Impulsna struja | teratristički (zemlja) ulaz | 1 |
| Prag zaštite | SAT-ulazi kod In | <45 V |
| Prag zaštite | teratristički ulaz In | <500 V |
| Talasni otpor | 75 Ω |
| Telekomunikacioni kontakt | ne |
| Signalizacija na uređaju | nema |
| Utični sistem | F |
| Prag zaštite žila - žila | <800 V |
| Prag zaštite žila - zemlja | <800 V |
| Vrsta zaštite | IP10 |
| Ispitni standard | IEC 61643-21 |
| Kapacitet (žila-žila) | <500 pF |
| Kapacitet (žila-zemlja) | <500 pF |
| Uzemljenje preko: | Priključni kabal |
| Varijanta ispitana na eksplozije | ne |
| Izolacioni otpor | >1 GΩ |
| Priključak zaštite | da |
| Zaštita | direktno |
| Otpornost na udarnu struju žila-žila | C2: 10 kV / 5 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 10 kV / 5 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | 5 kA |
| Ukupna odvodna struja (8/20) | 0,5 kA |
| Nominalna struja opterećenja DC | 2 A |
| Nominalna struja opterećenja AC | 1,4 A |
| Kontrola odvodnika prenapona | ne |
| Največi trajni napon AC | 130 V |
| Najveći trajni napon DC | 185 V |
| Granična frekvencija | 2800 MHz |
| Varijanta | Prenaponska zaštita |
| SPD prema IEC 61643-21 | Klasa II+III / C2+C1 |
| Kategorie | Tip 2+3 / C2+C1 |
| Prag zaštite | <800 V |
| Usaglašeno sa ROHS | izuzeto |
| LPZ | 1→3 |
| Impulsna struja | 2,5 kA |
| Kontaktno vreme | <1 ns |
| Uneto slabljenje (insertion loss) | ≤3 dB |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |

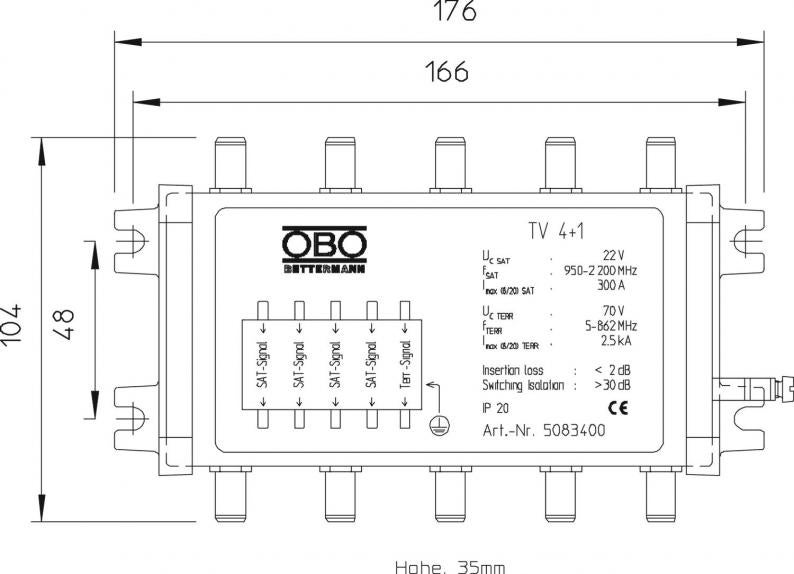

| Dimenzija | 70V |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,1222 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,1222 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
