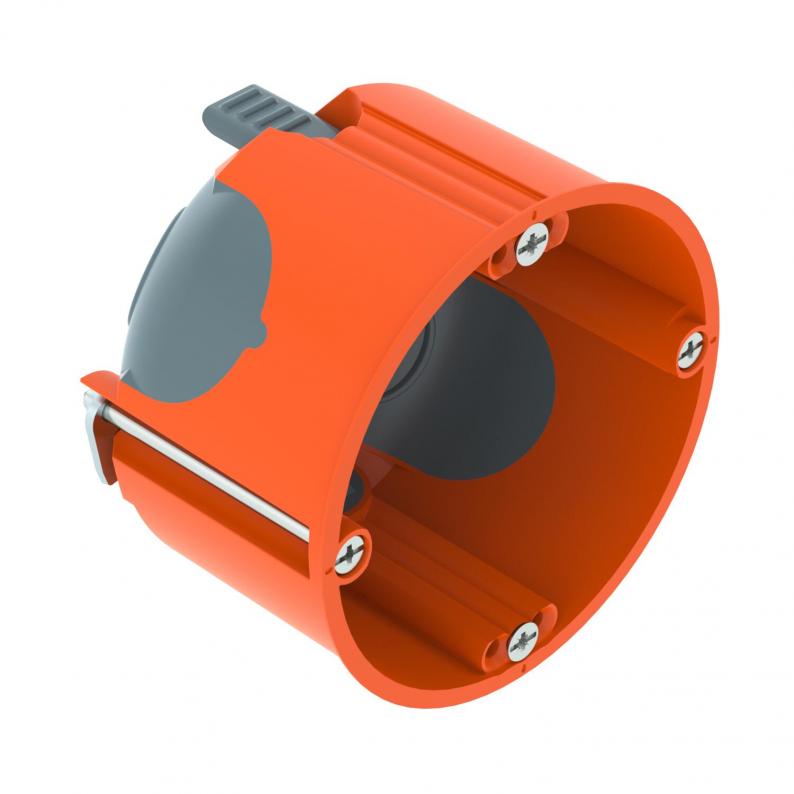

HW kutija za uređaje za šuplje zidove 47, hermetična
Tip HG 47-L
Br.art. 2003806
EAN 4012196715930
Br.art. / Tip
2003806 / HG 47-L
Visina
47 mm
Prečnik rupe za bušenje
68 mm
Prečnik
68 mm
Broj uvoda
6
za prečnik cevi
20/25 mm
kl. PJ: 25 Komad
25Komad
Komad
Opis
Kutija za uređaje za šuplje zidove sa hermetičkim membranskim uvodnicima, za upotrebu u šupljim zidovima sa dubinom ugradnje od najmanje 47 mm i debljinom ploča od 5 - 40 mm.
• 2 x 3 vijčane kupole
• Zavrtnji uređaja, stezne trake
• 2 kombinovana ulaza za cevi Ø 20 i 25 mm
• 2 ulaza za NIM kablove 3 x 1,5 mm
• 2 ulaza za NIM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• Nepropusno povezivanje sa drugim utičnicama uređaja preko priključnog komada tipa ZH 11-V
• Ispitana zvučna izolacija do 70 dB prema ISO 10140-2
Pribor za isporuku: 10 x spojni komadi tip ZH 11-V
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• 2 x 3 vijčane kupole
• Zavrtnji uređaja, stezne trake
• 2 kombinovana ulaza za cevi Ø 20 i 25 mm
• 2 ulaza za NIM kablove 3 x 1,5 mm
• 2 ulaza za NIM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• Nepropusno povezivanje sa drugim utičnicama uređaja preko priključnog komada tipa ZH 11-V
• Ispitana zvučna izolacija do 70 dB prema ISO 10140-2
Pribor za isporuku: 10 x spojni komadi tip ZH 11-V
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci
Dimenzije
| Visina | 47 mm |
|---|
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i rebraste cevi |
|---|---|
| Otporno na udarce | ne |
| Broj umetaka | 1 |
| Prečnik rupe za bušenje | 68 mm |
| Odgovara za debljinu ploče min. | 5 mm |
| Odgovara za debljinu ploče maks. | 40 mm |
| Prečnik | 68 mm |
| bez halogena | da |
| Broj uvoda | 6 |
| Pričvršćivanje uređaja | Vijci |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Uvodna membrana |
| za prečnik cevi | 20/25 mm |
| Sa vijcima | da |
| Hermetički | da |
| Potpornici | Priključni potpornici |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | okruglo |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 850°C |
| Kombinovani uvodi Ø 20 / 25 mm | 2 |
| Kablovske uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Kablovske uvodnice 3 x 1,5 mm² | 2 |
| Dimenzija | Ø68mm, H47mm |
| Materijal | Polipropilen / termoplastični elastometar |
| Boja | narandžasta / siva |
| Nominalni napon | 400 V |
| Sound insulation | tested up to 70 dB according to ISO 10140-2 |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,0772 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0772 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
