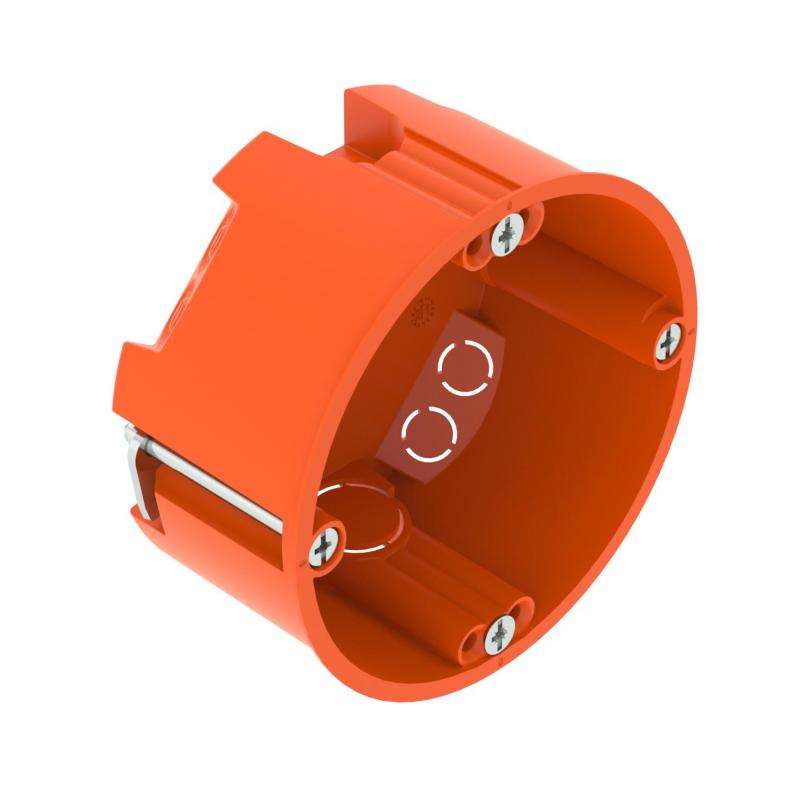

HW kutija za uređaje za šuplje zidove 35
Tip HG 35
Br.art. 2003800
EAN 4012196687060
Br.art. / Tip
2003800 / HG 35
Visina
35 mm
Prečnik rupe za bušenje
68 mm
Prečnik
68 mm
Broj uvoda
6
kl. PJ: 25 Komad
25Komad
Komad
Opis
Kutija za uređaje za šuplje zidove za upotrebu u šupljim zidovima sa dubinom ugradnje od najmanje 35 mm i debljinom ploča od 5 - 28 mm.
• 2 x 3 rupe za vijke
• vijci za uređaje, stezne lajsne
• 4 uvodnika za NYM kablove 3 x 1,5 mm²
• 2 uvodnika za NYM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• Povezivanje sa dodatnim kutijama za uređaje tipa HG 35 pomoću priključnih nosača tipa ZH 11-V
Isporučeni pribor: 10 x priključni nosač tipa ZH 11-V
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• 2 x 3 rupe za vijke
• vijci za uređaje, stezne lajsne
• 4 uvodnika za NYM kablove 3 x 1,5 mm²
• 2 uvodnika za NYM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• Povezivanje sa dodatnim kutijama za uređaje tipa HG 35 pomoću priključnih nosača tipa ZH 11-V
Isporučeni pribor: 10 x priključni nosač tipa ZH 11-V
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci

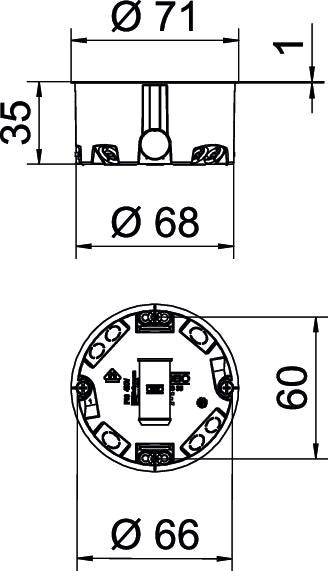

Dimenzije
| Visina | 35 mm |
|---|
Tehnički podaci
| Vrsta uvoda | NYM vodovi i vodovi za prenos podataka |
|---|---|
| Otporno na udarce | ne |
| Broj umetaka | 1 |
| Prečnik rupe za bušenje | 68 mm |
| Odgovara za debljinu ploče min. | 5 mm |
| Odgovara za debljinu ploče maks. | 28 mm |
| Prečnik | 68 mm |
| bez halogena | da |
| Broj uvoda | 6 |
| Pričvršćivanje uređaja | Vijci |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Otvor za probijanje |
| Sa vijcima | da |
| Hermetički | ne |
| Potpornici | Priključni potpornici |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | okruglo |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 850°C |
| Kablovske uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Kablovske uvodnice 3 x 1,5 mm² | 4 |
| Dimenzija | Ø68mm, H35mm |
| Materijal | Polipropilen |
| Boja | narandžasto |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,064 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,064 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Visina
Prečnik rupe za bušenje
Prečnik
Broj uvoda
Br.art.
HG 35
35
68
68
6
2003800
HG 35
Br.art.
2003800
Visina
35
Prečnik rupe za bušenje
68
Prečnik
68
Broj uvoda
6
