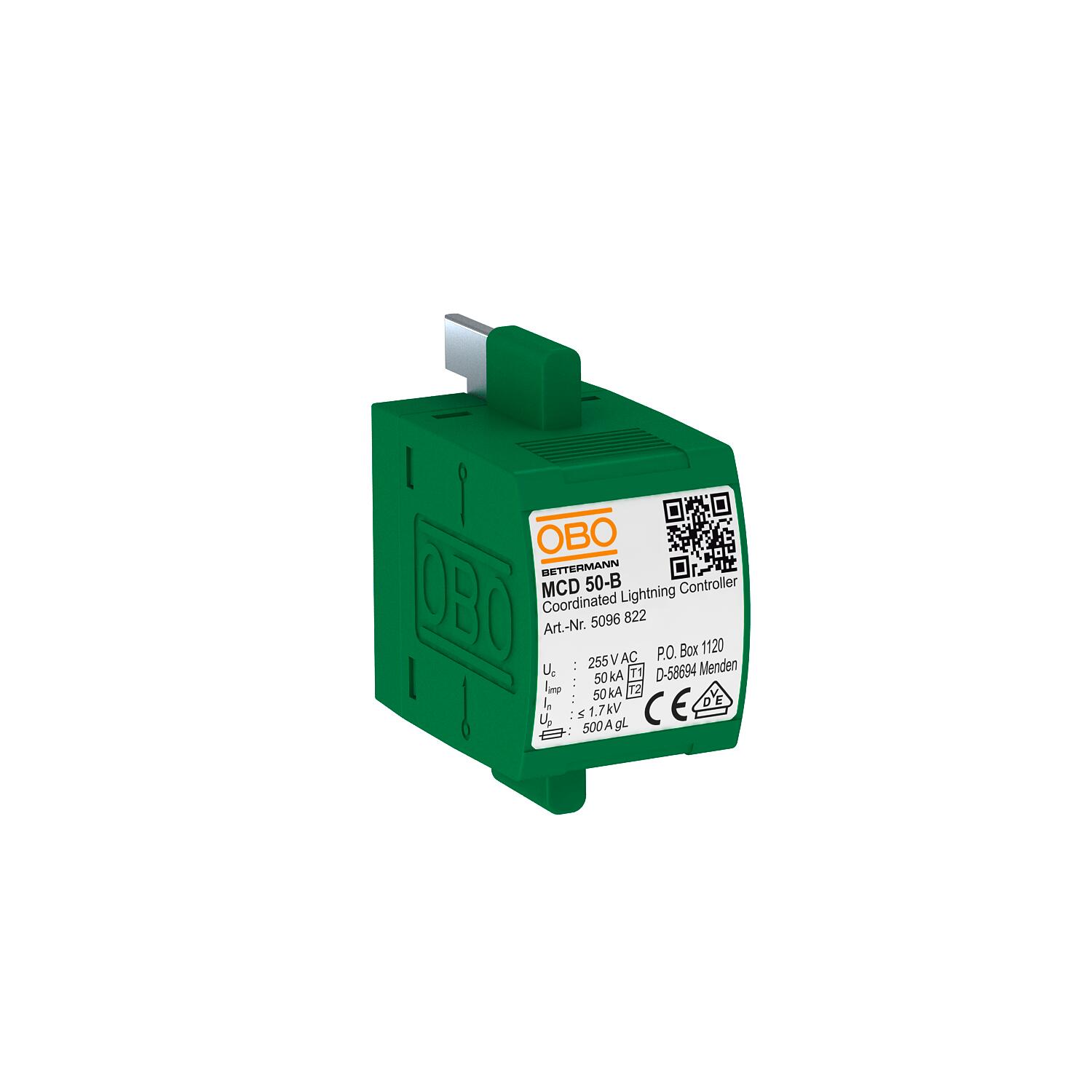

CoordinatedLightningController, gornji deo
Tip MCD 50-B 0
Br.art. 5096822
EAN 4012195544517
Br.art. / Tip
5096822 / MCD 50-B 0
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
Varijanta polova
1
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kombinovani odvodnik, tip 1+2
• Kapacitet odvodnika prenapona 50 kA (10/350)
• Prag zaštite < 1,7 kV
• Sa gašenjem sekundarne struje 10 kA
• Zatvoreno, neizduvno iskrište
Primena: industrijski pogoni i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
• Kapacitet odvodnika prenapona 50 kA (10/350)
• Prag zaštite < 1,7 kV
• Sa gašenjem sekundarne struje 10 kA
• Zatvoreno, neizduvno iskrište
Primena: industrijski pogoni i zgrade sa spoljnom gromobranskom zaštitom klase I do IV.
Tehnički podaci

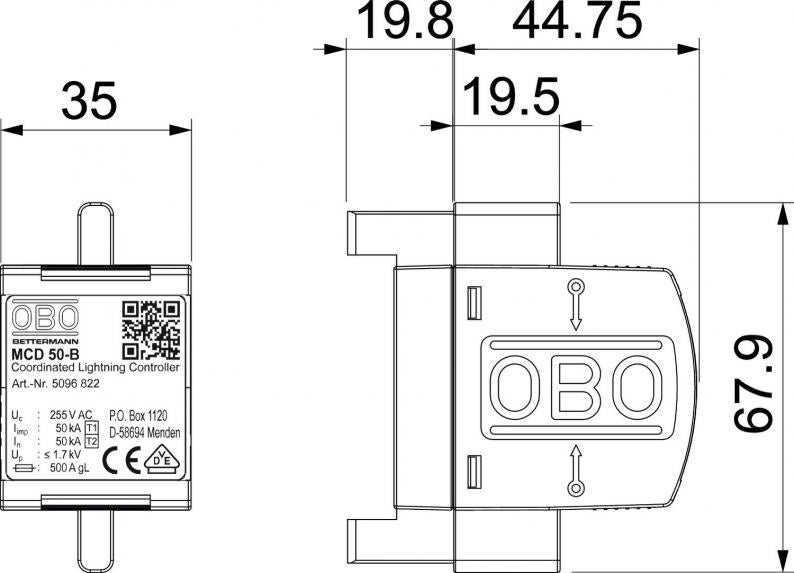

Dimenzije
| Dužina | 100 mm |
|---|---|
| Širina | 35 mm |
| Visina | 69 mm |
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | nema |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (L-N) | 255 V |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 50 kA |
| Udarni napon (10/350) [ukupno] | 50 kA |
| Ispitna klasa tip 1 | da |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 50 kA |
| Prag zaštite [L-N] | ≤1,7 |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 50 kA |
| Varijanta polova | 1 |
| Način montaže | na osnovnom elementu |
| Maks. prenaponska zaštita mreže | 500 |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 10 kA |
| Dozvole | VDE |
| Varijanta | 1-polni poklopac; 255V |
| Oblik mreže DC | ne |
| Oblik mreže IT | ne |
| Oblik mreže TN | da |
| Oblik mreže TN-C | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 125 A |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 85 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Otpornost na kratak spoj | 10 kA |
| Kontaktno vreme | <100 ns |
| Maksimalni preventivni osigurač | 500 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 255V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 50 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 10 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 50 mm² |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 1,2092 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,2092 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
