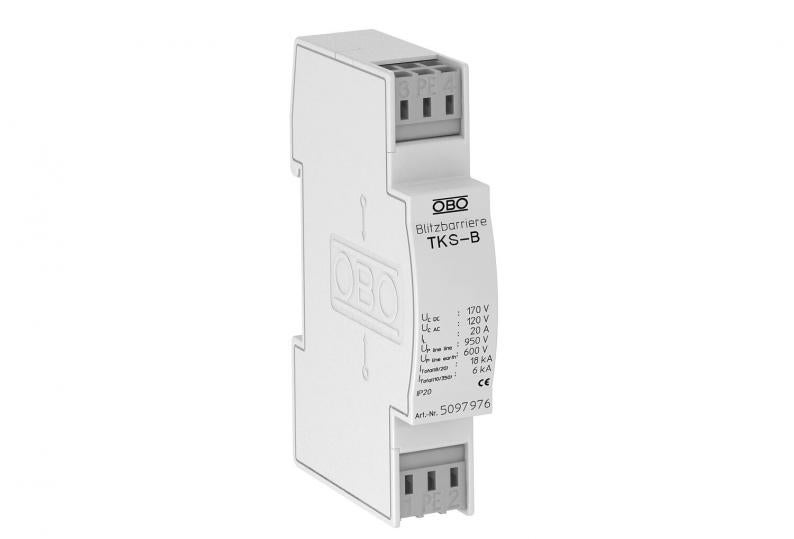

Bazična zaštita za dvožilne sisteme sa HF-aplikacijama 120 V
Tip TKS-B
Br.art. 5097976
EAN 4012195578277
Br.art. / Tip
5097976 / TKS-B
Broj polova
2
Utični sistem
Klema
Največi trajni napon AC
120 V
Najveći trajni napon DC
170 V
kl. PJ: 1 Komad
1Komad
Komad
Opis
TKS-B: Zaštita od prenapona, za primenu u mernoj, upravljačkoj i regulacionoj tehnici, kao i u telekomunikacionim sistemima
• Bazična zaštita za izjednačavanje potencijala u gromobranskoj zaštiti
• Visok kapacitet impulsnog odvođenja 6 kA (10/350)
• Sa priključnim klemama lakim za montažu, bez vijaka

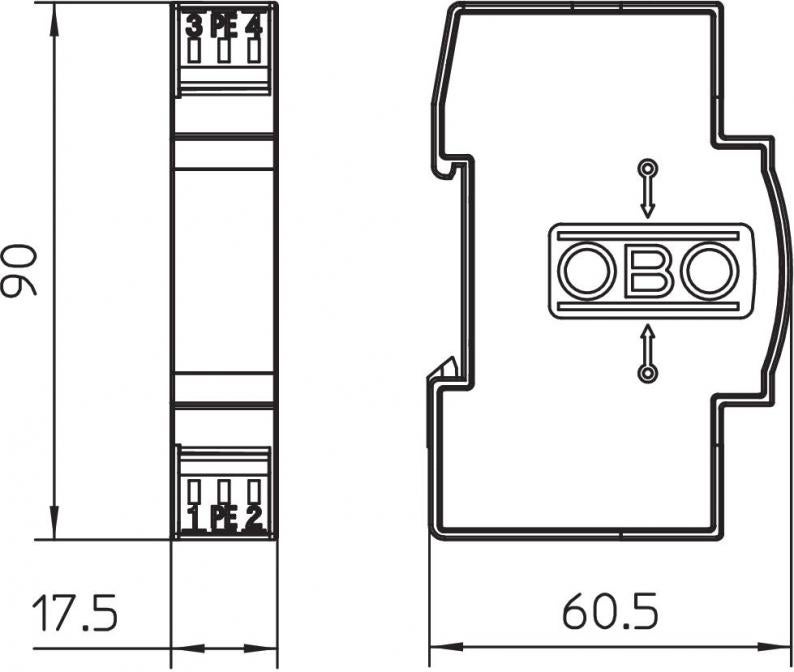

• U dimenzijama rastera 17,5 mm koje štede na prostoru
Primena: Univerzalna primena na 35 mm-profilnim šinama u svakom uobičajenom kućištu razdelnika.
• Bazična zaštita za izjednačavanje potencijala u gromobranskoj zaštiti
• Visok kapacitet impulsnog odvođenja 6 kA (10/350)
• Sa priključnim klemama lakim za montažu, bez vijaka
• U dimenzijama rastera 17,5 mm koje štede na prostoru
Primena: Univerzalna primena na 35 mm-profilnim šinama u svakom uobičajenom kućištu razdelnika.
Tehnički podaci
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Utični sistem | Klema |
| Prag zaštite žila - žila | <950 V |
| Prag zaštite žila - zemlja | <600 V |
| Vrsta zaštite | IP20 |
| Ispitni standard | IEC 61643-21 |
| Kapacitet (žila-žila) | <10 pF |
| Kapacitet (žila-zemlja) | <10 pF |
| Uzemljenje preko: | Priključni kabal |
| Izolacioni otpor | >1 GΩ |
| Priključak zaštite | ne |
| Otpornost na udarnu struju žila-žila | C2: 18 kV / 9 kA |
| Otpornost na udarnu struju žila-zemlja | C2: 18 kV / 9 kA |
| Ukupna odvodna struja (10/350) | D1: 6 kA |
| Ukupna odvodna struja (8/20) | 18 kA |
| Nominalna struja opterećenja DC | 20 A |
| Nominalna struja opterećenja AC | 14 A |
| Največi trajni napon AC | 120 V |
| Najveći trajni napon DC | 170 V |
| Granična frekvencija | 250 MHz |
| SPD prema IEC 61643-21 | Klasa I+II / D1+C2 |
| Kategorie | Tip 1+2 / D1+C2 |
| Usaglašeno sa ROHS | da |
| LPZ | 0→2 |
| Uneto slabljenje (insertion loss) | 3 dB @ 250 MHz dB |
| Podeok TE (17,5 mm) | 1 |
| Prečnik priključka, kruti maks. | 2,5 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 2,5 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 120V AC |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,2006 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2006 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
