Mrežasti nosač kablova GR-Magic® 55 A4

Mrežasti nosač kablova GR-Magic® 55 A4

Type GRM 55 300 A4
|
Item no. 6001093
|
EAN 4012195166078
Show all variants
Item no. / Type
6001093 / GRM 55 300 A4
Dužina
3000 mm
Širina
300 mm
Visina
55 mm
Održavanje funkcionalnosti
da
Korisni presek
129 cm²
Prečnik žice
4,8 mm

Smallest selling unit: 3 m

m

Description

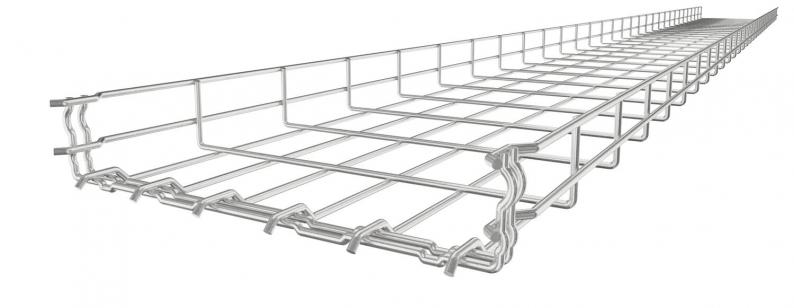

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).

  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

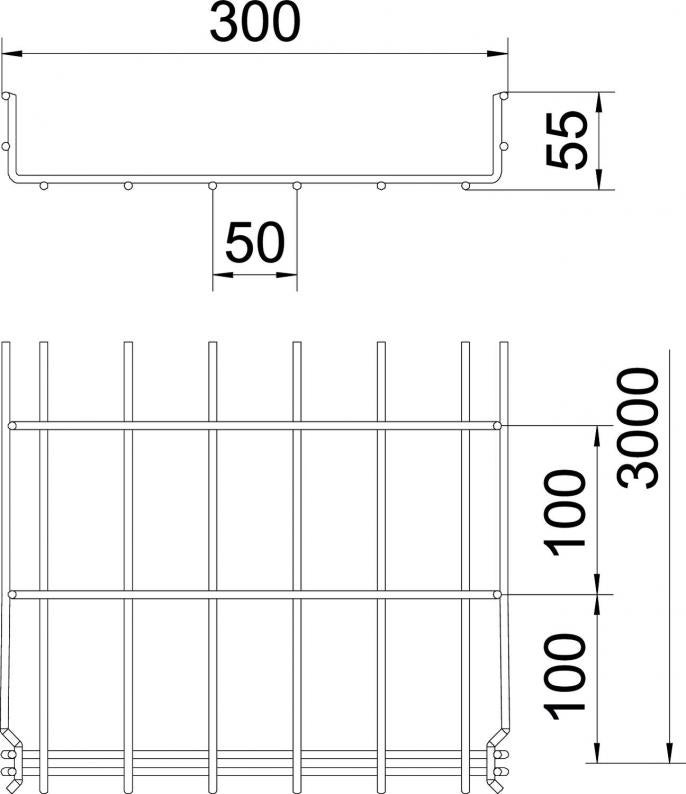

Dimenzije

Dužina3000 mm
Širina300 mm
Visina55 mm
Dimenzija B300 mm
Dimenzija H58 mm

Tehnički podaci

Održavanje funkcionalnostida
Varijanta spojniceintegrisana spojnica
Izvedba-za velike rasponene
Korisni presek129 cm²
Nerđajući čelik, nagriženda
Korisni presek12900 mm²
Integrisana pregradabez
Spojnica bez vijakada
Oblik profilaU-Oblik
Usaglašeno sa ROHSda
Prečnik žice4,8 mm
Dimenzija55x300x3000
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4401
Bojaoplemenjeni čelik
Zaštita od požaraOdržavanje funkcionalnosti noseće konstrucije specifične za kablove
Tip testa opterećenja prema IEC 61537Tip II
Vrsta spojnice sistema nosača kablovaUklopno pričvršćivanje
Serija proizvodaGRM Series

Zaťaženie

Rastojanje među konzolama 1,0m0,7 kN/m
Rastojanje među konzolama 1,5m0,5 kN/m
Rastojanje među konzolama 2,0m0,25 kN/m
Rastojanje među konzolama 2,5m0,2 kN/m
Dijagram opterećenja mrežastog nosača kablova tipa GRM 55 VA

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Environmental Data

CO2 otisak (GWP) od kolevke do kapije9,7685 kg CO2e / 1 Metar
CO₂ Footprint (GWP)9,7685 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Accessories

Sistemski pribor
Pribor za montažu

Item no. 6016764

Ugaona spojnica A4
Type
GEV 36 A4

Smallest selling unit: 10 Komad

Komad

Item no. 6052994

Poklopac, pun DD
Type
DRLU 300 A4

Smallest selling unit: 3 m

m

Downloads

0 selected

Informativni list (1)
Katalozi & brošure (11)
Objašnjenja (4)
Sertifikati (4)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)

Variants

GRM 55 300 A4
Item no.
6001093
Dužina
3000
Širina
300
Visina
55
Održavanje funkcionalnosti
da
Korisni presek
129
Prečnik žice
4,8
