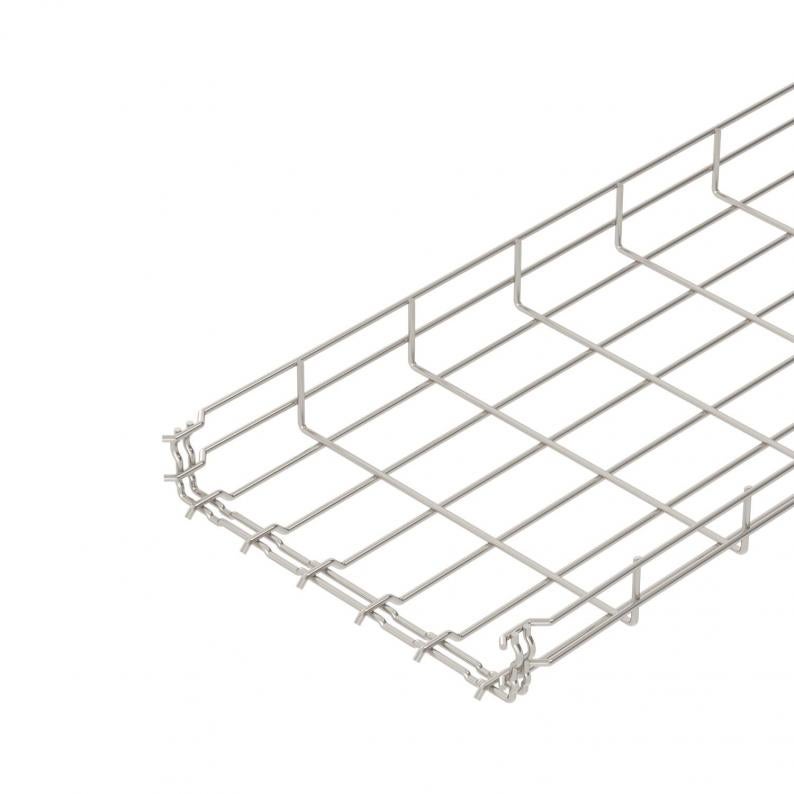

Mrežasti nosač kablova GR-Magic® 55 A2
Type GRM 55 300 A2
|Item no. 6001078
|EAN 4012196101771
Item no. / Type
6001078 / GRM 55 300 A2
Dužina
3000 mm
Širina
300 mm
Visina
55 mm
Održavanje funkcionalnosti
da
Korisni presek
129 cm²
Prečnik žice
4,8 mm
Smallest selling unit: 3 m
3m
m
Description

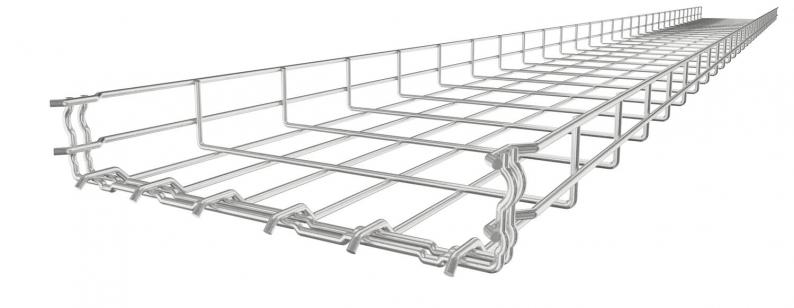

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).
Technical data
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 55 mm |
| Dimenzija B | 300 mm |
| Dimenzija H | 58 mm |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Korisni presek | 129 cm² |
| Nerđajući čelik, nagrižen | da |
| Korisni presek | 12900 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 4,8 mm |
| Dimenzija | 55x300x3000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Zaštita od požara | Održavanje funkcionalnosti noseće konstrucije specifične za kablove |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 0,7 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,5 kN/m |
| Rastojanje među konzolama 2,0m | 0,25 kN/m |
| Rastojanje među konzolama 2,5m | 0,2 kN/m |

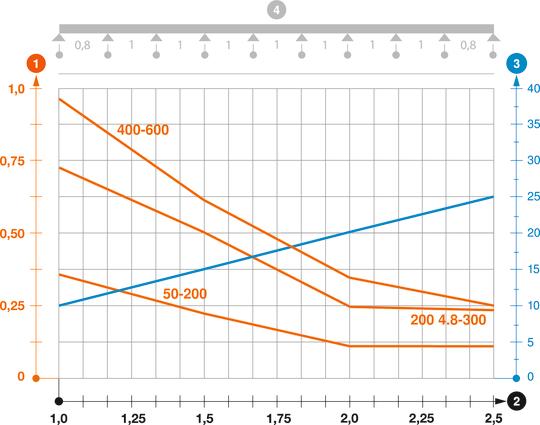

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Environmental Data
| CO2 otisak (GWP) od kolevke do kapije | 9,6765 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 9,6765 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
