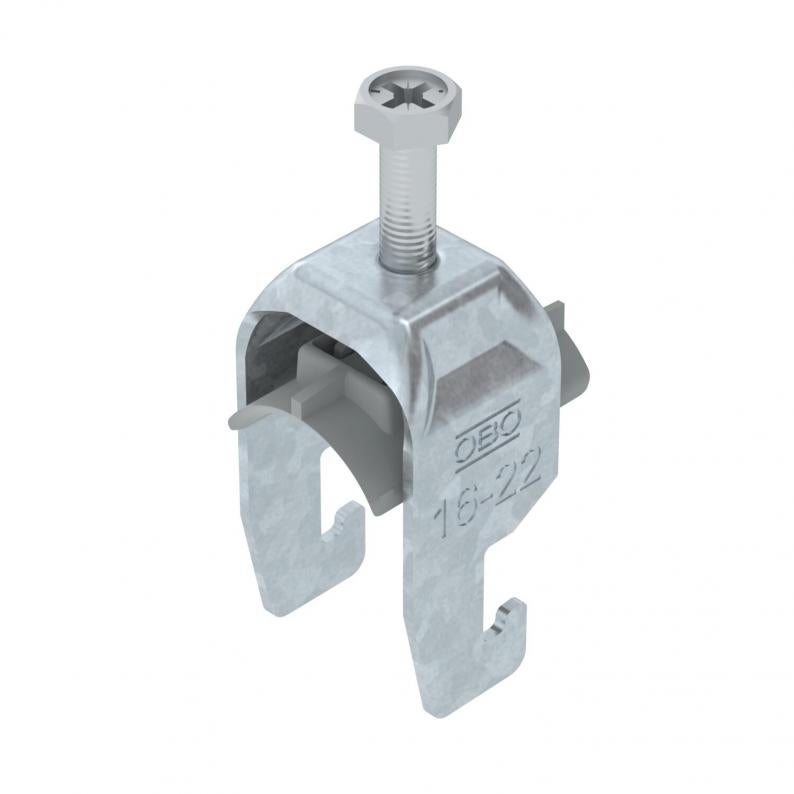

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, FT

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, FT

Type BS-U1-K-22 FT
|
Item no. 1186716
|
EAN 4012196850839
Show all variants
Item no. / Type
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

Smallest selling unit: 100 Komad

Komad

Description

Lučna obujmica sa U-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice


  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Technical data

Dimenzije

Dužina22,5 mm
Širina27 mm
Visina51 mm
Dimenzija L35 mm
Dimenzija A22,5 mm
Dimenzija B27 mm
Dimenzija H51 mm
Dimenzija t1,5 mm
Dimenzija C34 mm
Dimenzija G (mm)M6

Tehnički podaci

Debljina lima1,5 mm
za prečnik cevi min.16 mm
za prečnik cevi maks.22 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM6
Sa plastičnim koritomda
Dužina spoljne dimenzije34 mm
Broj kablova/cevi1
Dodatak površinatoplo pocinkovano
Dodatak materijalČelik
Maks. Zatezni momenat3 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.16 mm
Zatezna oblast D maks.22 mm
Dimenzija16-22mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Sa kontrakoritomne
Materijal koritaPlastika
Kvalitet materijala koritaPolipropilen
Serija proizvoda2056 / 2058

Environmental Data

Packaging made completely from recycled cardboard.да
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,0917 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,0917 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Downloads

0 selected

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-U1-K-12 FT
Item no.
1186702
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-U1-K-16 FT
Item no.
1186709
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-U1-K-22 FT
Item no.
1186716
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-U1-K-28 FT
Item no.
1186722
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-U1-K-34 FT
Item no.
1186729
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-U1-K-40 FT
Item no.
1186736
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-U1-K-46 FT
Item no.
1186742
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-U1-K-52 FT
Item no.
1186749
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-U1-K-58 FT
Item no.
1186756
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-U1-K-64 FT
Item no.
1186762
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-U1-K-70 FT
Item no.
1186769
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-U1-K-76 FT
Item no.
1186776
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
BS-U1-K-82 FT
Item no.
1186782
Maks. Zatezni momenat
5
Zatezna oblast D min.
76
Zatezna oblast D maks.
82
BS-U1-K-90 FT
Item no.
1186789
Maks. Zatezni momenat
5
Zatezna oblast D min.
82
Zatezna oblast D maks.
90
BS-U1-K-100 FT
Item no.
1186797
Maks. Zatezni momenat
5
Zatezna oblast D min.
90
Zatezna oblast D maks.
100
