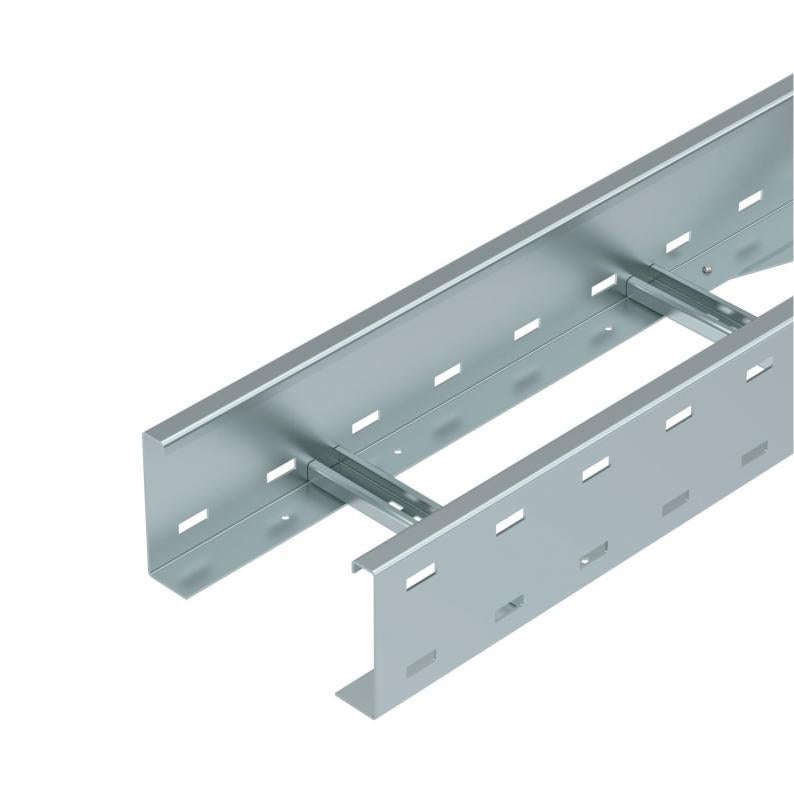

Lestvičasti nosač kablova za velike raspone WKLG 110 FS

Lestvičasti nosač kablova za velike raspone WKLG 110 FS

Type WKLG 1120 FS
|
Item no. 6311008
|
EAN 4012196883035
Show all variants
Item no. / Type
Dužina
Širina
Debljina stranice

Smallest selling unit: 6 m

m

Description

Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 110 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.

  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova za velike raspone, bočna visina 110 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

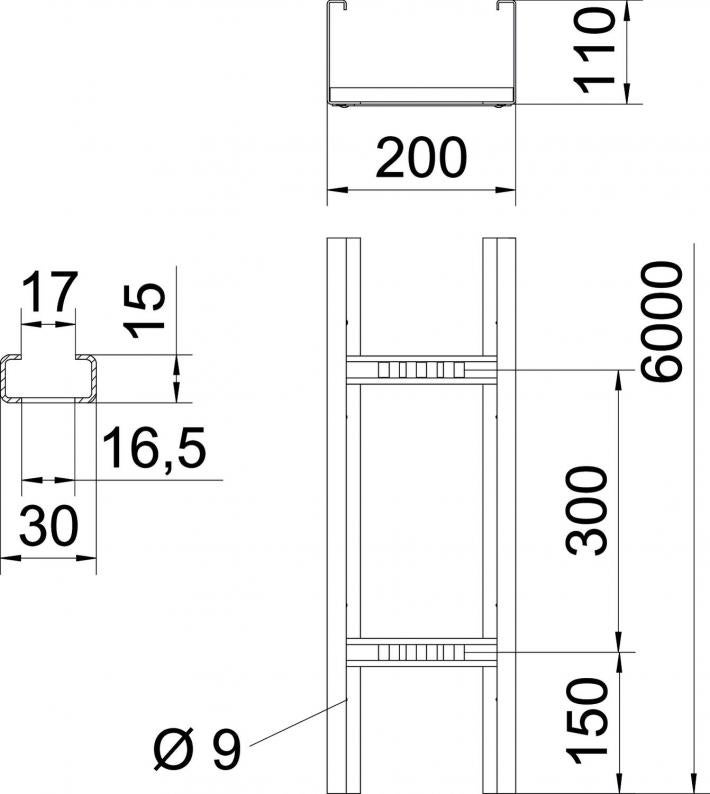

Dimenzije

Dužina6000 mm
Širina200 mm
Visina110 mm
Dimenzija L6000 mm
Dimenzija B200 mm
Dimenzija proreza prečke17,00

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponeda
Korisni presek186 cm²
Nerđajući čelik, nagriženne
Korisni presek18600 mm²
Varijanta prečkiProfil perforiran
Varijanta bočne straniceProfil (otvoren)
Pričvršćivanje pregradekompletno zanitovano
Dimenzije110 x 200
Usaglašeno sa ROHSda
Debljina stranice2 mm
Dimenzija110x200x6000
Površinahladno pocinkovano
MaterijalČelik
Bojacink
Serija proizvodaWKLG Series

Zaťaženie

Rastojanje među konzolama 3,0m2,5 kN/m
Rastojanje među konzolama 3,5m1,98 kN/m
Rastojanje među konzolama 4,0m1,6 kN/m
Rastojanje među konzolama 4,5m1,31 kN/m
Rastojanje među konzolama 5,0m1,1 kN/m
Rastojanje među konzolama 6,0m0,8 kN/m
Rastojanje među konzolama 7,0m0,4 kN/m
Dijagram opterećenja Nosač kablova za velike raspone tipa WKLG 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Environmental Data

EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2 otisak (GWP) od kolevke do kapije13,5242 kg CO2e / 1 Metar
CO₂ Footprint (GWP)13,5242 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metres
Declared Unit Quantity (LCA)1

Accessories

Sistemski pribor
Type
WDRL 1116 20 FS

Smallest selling unit: 3 m

m

Item no. 6091164

Brza spojnica FS
Type
WRVL 110 FS

Smallest selling unit: 2 Komad

Komad

Item no. 6091377

Ugaona spojnica 110 FS
Type
WRWVK 110 FS

Smallest selling unit: 2 Komad

Komad
