Kablovska uvodnica sa maticom u kompletu
Type V-TEC VM16+ OR
|Item no. 7205657
|EAN 4012196632800
Item no. / Type
Navoj
Smallest selling unit: 10 Komad
10Komad
Komad
Description
Robusna kablovska uvodnica u izvedbi navrtke sa metričkim navojem prema IEC 423, uključujući prethodno montiranu kontramaticu.
Za visoke zahteve za nepropusnošću. Vučno rasterećenje, zaštita od uvrtanja i zaptivenost u celom rasponu. Zaptivni prsten od polihlorpropilena/akrilnitril-butadien-kaučuka. Injektiran poklopac za zaptivanje na srednjoj utičnici, nije potreban zaptivni prsten sa navojnom vezom.
VDE testirano prema DIN EN 50262, klasa zaštite IP 68 na 5 bara 1 h.
Za održavanje električne funkcionalnosti prema DIN 4102, deo 12, u vezi sa zatvorenim razvodnim kutijama serije FireBox T.
Boja: pastelno narandžasta.
Za visoke zahteve za nepropusnošću. Vučno rasterećenje, zaštita od uvrtanja i zaptivenost u celom rasponu. Zaptivni prsten od polihlorpropilena/akrilnitril-butadien-kaučuka. Injektiran poklopac za zaptivanje na srednjoj utičnici, nije potreban zaptivni prsten sa navojnom vezom.
VDE testirano prema DIN EN 50262, klasa zaštite IP 68 na 5 bara 1 h.
Za održavanje električne funkcionalnosti prema DIN 4102, deo 12, u vezi sa zatvorenim razvodnim kutijama serije FireBox T.
Boja: pastelno narandžasta.
Technical data
Tehnički podaci
| Otporno na udarce | ne |
|---|---|
| bez halogena | da |
| Ojačano staklenim vlaknima | ne |
| Mogućnost rasterećenja vučne sile | da |
| Vrsta zaštite | IP68 |
| Navoj | M16 x 1,5 |
| za eksplozivne zone | bez |
| Vrsta navoja | metrički |
| Zaštita od savijanja | ne |
| S kontranavrtkom | da |
| Višestruka zaptivka | ne |
| Kablovska uvodnica za traku | ne |
| Deljiva navojnica | ne |
| za eks-zone plin | bez |
| za eks-zone prašina | bez |
| Uspon navoja | 1,5 mm |
| Zaptivna oblast D min. | 4,5 mm |
| Zaptivna oblast D maks. | 10 mm |
| širina ključa | 20 |
| Dimenzija E1 (mm) | 22 mm |
| Dimenzija E2 | 25 mm |
| Usaglašeno sa ROHS | da |
| Dužina navoja | 9 mm |
| Veličina ključa 1 | 20 mm |
| Veličina ključa 2 | 22 mm |
| Temperaturna oblast primene min. | -20 °C |
| Temperaturna oblast primene maks. | 65 °C |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C |
| Dimenzija | M16 |
| Materijal | Poliamid |
| Boja | pastelno narandžasta; RAL 2003 |
| Serija proizvoda | FireBox T-series |

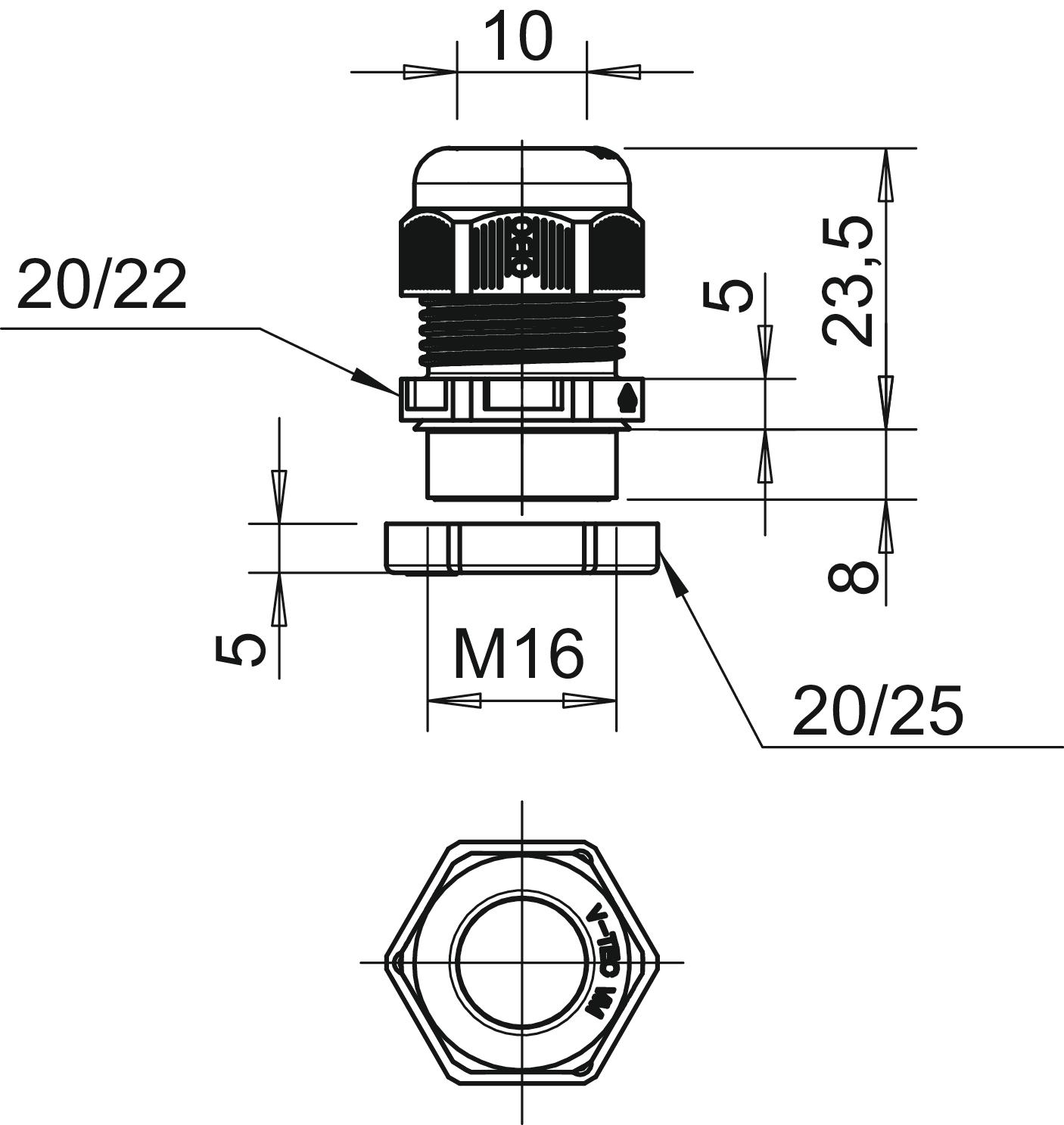

Dimenzije
| Dimenzija G | M16 x 1,5 mm |
|---|---|
| Dimenzija L min. | 21,5 mm |
| Dimenzija L maks. | 23,5 mm |
| Dimenzija L1 | 8 mm |
| Dimenzija L2 | 5 mm |
| Dimenzija L3 | 5 mm |
Environmental Data
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,0336 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0336 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (3)
Sertifikati (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Navoj
Višestruka zaptivka
Boja
Item no.
V-TEC VM16+ OR
M16 x 1,5
ne
pastelno narandžasta; RAL 2003
7205657
V-TEC VM20+ OR
M20 x 1,5
ne
pastelno narandžasta; RAL 2003
7205660
V-TEC VM25+ OR
M25 x 1,5
ne
pastelno narandžasta; RAL 2003
7205663
V-TEC VM32+ OR
M32 x 1,5
ne
pastelno narandžasta; RAL 2003
7205666
V-TEC VM40+ OR
M40 x 1,5
ne
pastelno narandžasta; RAL 2003
7205669
Navoj
V-TEC VM16+ OR
Item no.
7205657
Navoj
M16 x 1,5
Višestruka zaptivka
ne
Boja
pastelno narandžasta; RAL 2003
V-TEC VM20+ OR
Item no.
7205660
Navoj
M20 x 1,5
Višestruka zaptivka
ne
Boja
pastelno narandžasta; RAL 2003
V-TEC VM25+ OR
Item no.
7205663
Navoj
M25 x 1,5
Višestruka zaptivka
ne
Boja
pastelno narandžasta; RAL 2003
V-TEC VM32+ OR
Item no.
7205666
Navoj
M32 x 1,5
Višestruka zaptivka
ne
Boja
pastelno narandžasta; RAL 2003
V-TEC VM40+ OR
Item no.
7205669
Navoj
M40 x 1,5
Višestruka zaptivka
ne
Boja
pastelno narandžasta; RAL 2003
